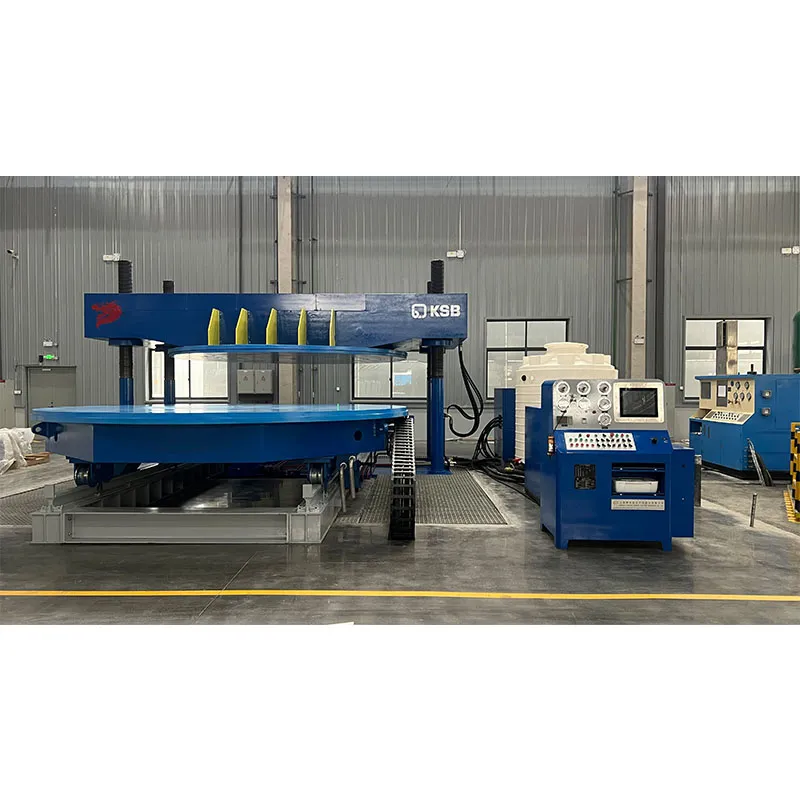

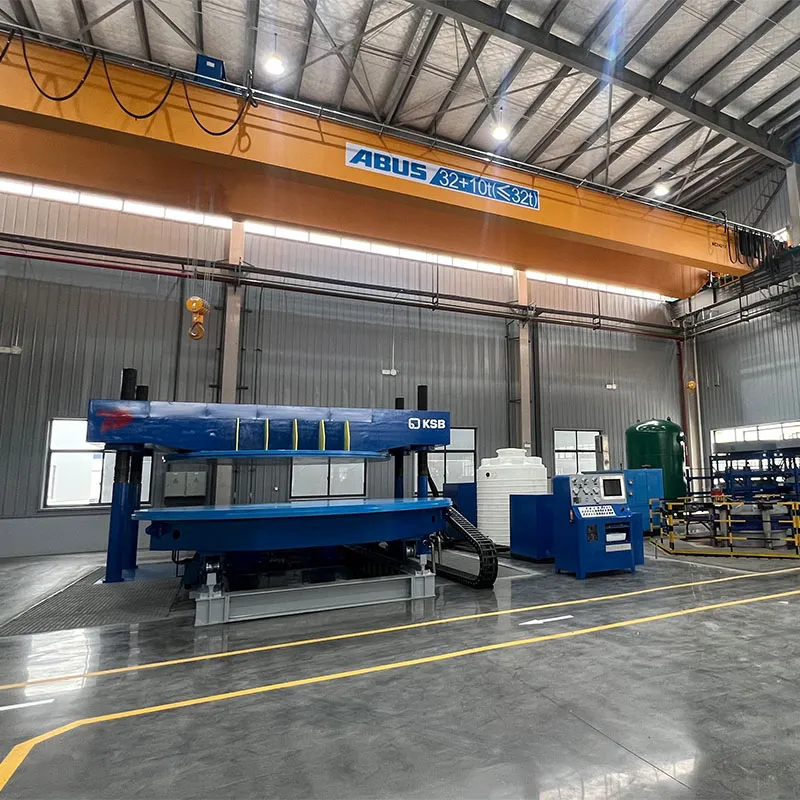

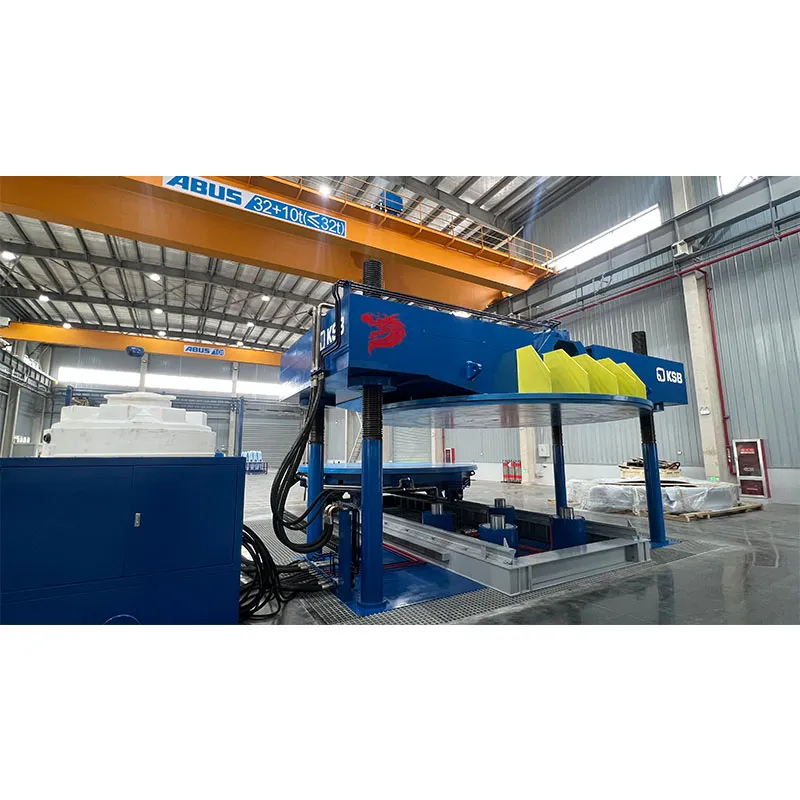

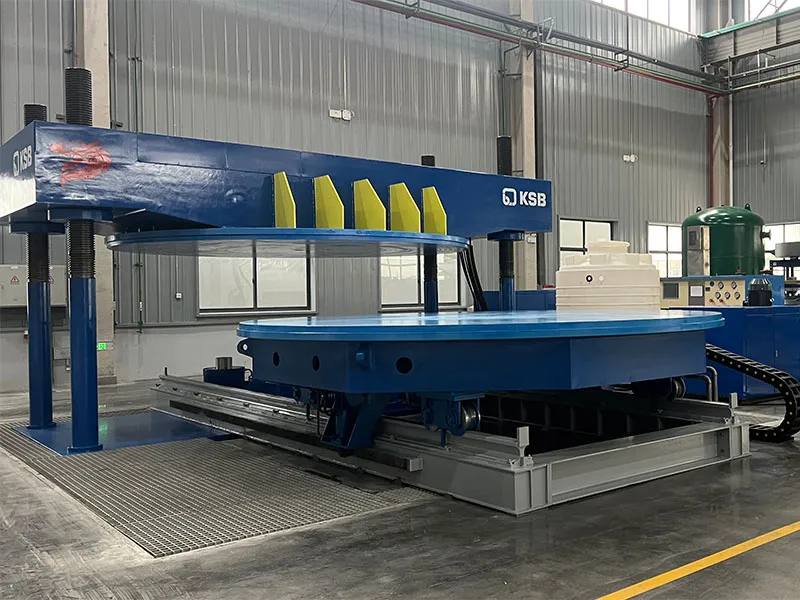

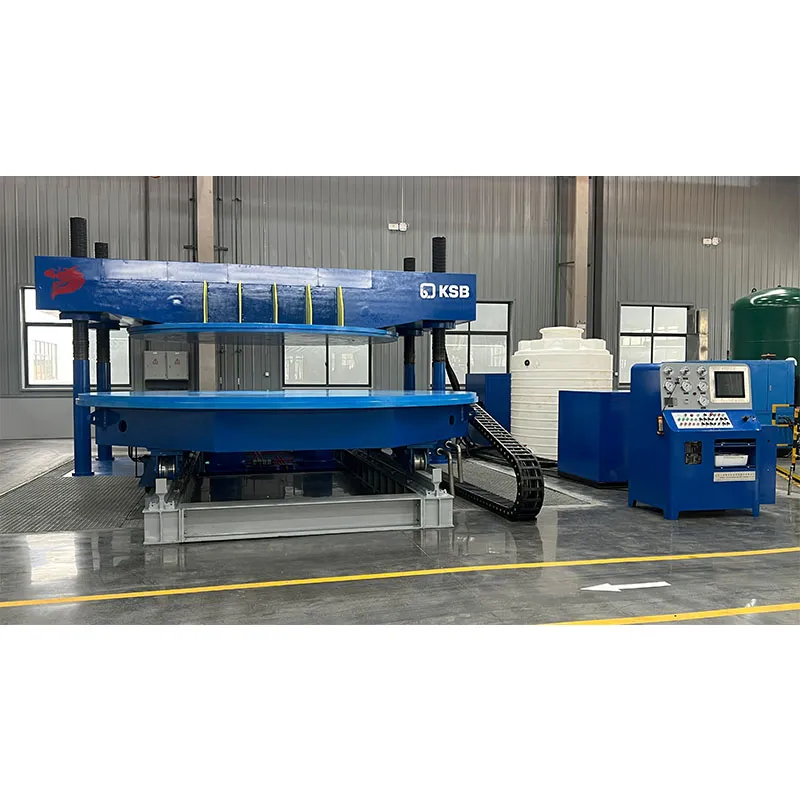

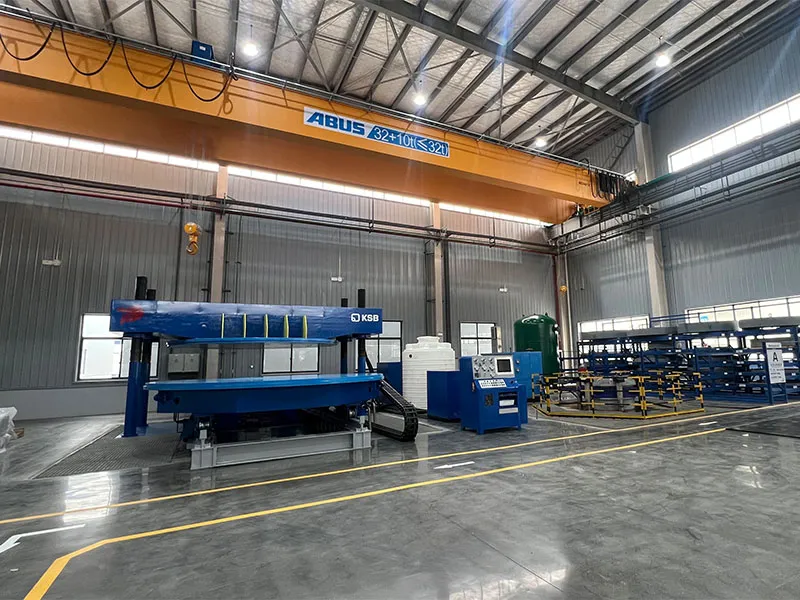

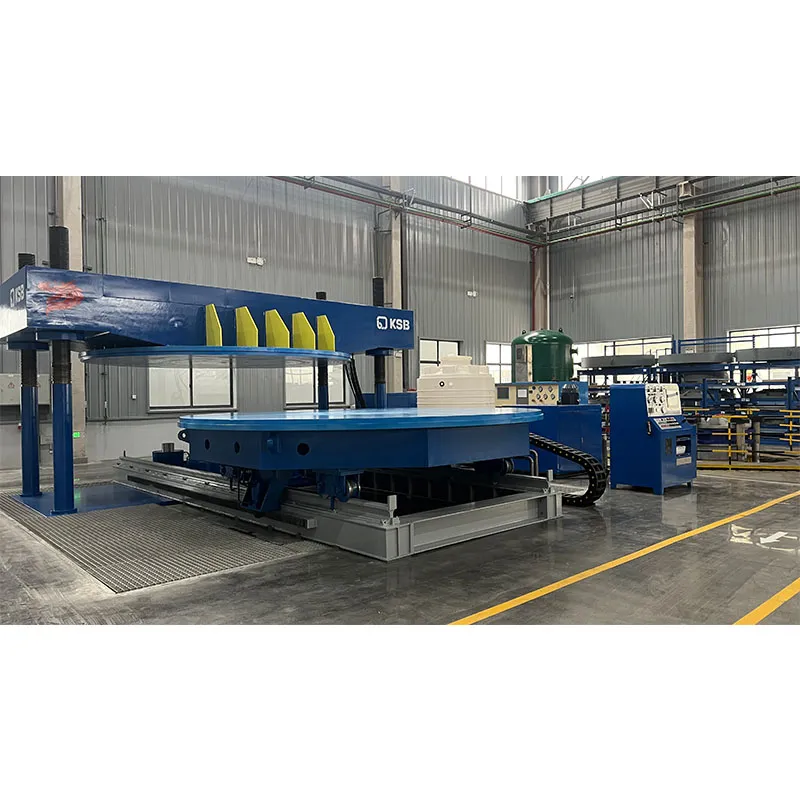

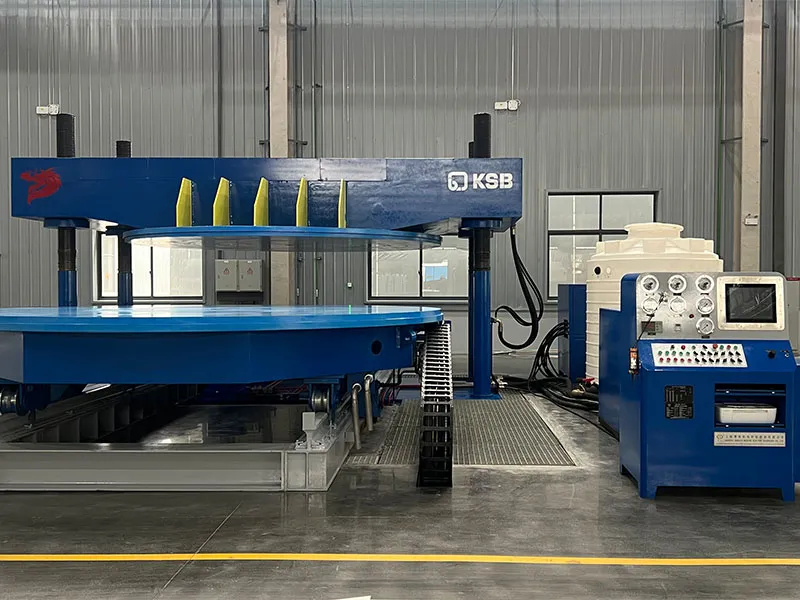

Гидравлический испытательный стенд для дисковых затворов большого диаметра YFB-LDF-4000
Технические характеристики и особенности: Универсальность применения: Предназначен для испытания дисковых затворов как с фланцевым, так и с межфланцевым (стяжным) типом соединения. Синхронный механизм: Прижимные кулачки перемещаются и осуществляют зажим синхронно, обеспечивая центровку и равно...
Описание
маркер
Технические характеристики и особенности:
Универсальность применения: Предназначен для испытания дисковых затворов как с фланцевым, так и с межфланцевым (стяжным) типом соединения.
Синхронный механизм: Прижимные кулачки перемещаются и осуществляют зажим синхронно, обеспечивая центровку и равномерное усилие.
Конфигурация станций: Доступны однопозиционные и двухпозиционные модели (выбор конфигурации осуществляется заказчиком).
Испытательная среда: Вода или воздух. (Источник воздуха 6 бар предоставляется заказчиком; вода используется в замкнутом цикле). Переключение сред осуществляется через управляющие клапаны трубопровода.
Автоматизация процессов: В стандартную комплектацию входит система автоматического управления, обеспечивающая наполнение водой низкого давления, нагнетание высокого давления и отсчет времени выдержки давления.
Энергоэффективность и долговечность: Оборудование оснащено штатной системой автоматической гидравлической разгрузки. В режиме ожидания система автоматически сбрасывает давление, а при начале работы — восстанавливает рабочие параметры. Это эффективно снижает температуру масла, продлевает срок службы оборудования, экономит энергию и снижает износ.
Безопасность: Предусмотрена защитная блокировка (интерлок) между системой гидравлического зажима и системой сброса давления воды (исключает разжатие кулачков при наличии давления в испытываемой арматуре).
Дополнительные опции: По желанию заказчика возможна установка системы компьютерного мониторинга с сенсорным экраном и изготовление двухпозиционного исполнения.
Основные технические параметры и спецификации:
| Модель | YFB-DF /※300 | YFB-DF /※（2）250/500 | YFB-DF /※（2）300/600 | YFB-DF /※（2）300/800 | YFB-DF /※（2）800/1000 | YFB-DF /※（2）600/1200 | YFB-DF /※（2）800/1600 | YFB-DF /※）2000 | YFB-DF /※）2200 | YFB-DF /※2400 | YFB-DF /※3000 | YFB-DF /※3600 | |
| Технические характеристикиТехнические характеристики | DN
50-300 |
DN50-250
DN250-500 |
DN50-300
DN250-600 |
DN50-300
DN350-800 |
DN250-500
DN500-100 |
DN300-600
DN700-1200 |
DN350-800
DN950-1600 |
DN1200-2000 | DN1400-2200 | DN1600-2400 | DN1600-3000 | DN1600-3600 | |
|
Гидравлическая система |
Номинальное давление масляного насоса
MPa |
6.3 | |||||||||||
| Рабочий объем мл/мин | 16 | 25 | 25 | 25 | 40 | 40 | 40 | 63 | 63 | 63 | 80 | 80 | |
| Высокое давление (усиление) МПа) | ≤31.5 | ||||||||||||
| Диапазон давления системы (МПа) | ≤6.3 | ||||||||||||
| Источник питания | Напряжение (В)/Частота (Гц) | 380/50 | |||||||||||
| Двигатель | Мощность (кВт)/Полюса (P) | 2.216 | 3/6 | 3/6 | 3/6 | 5.5/6 | 5.5/6 | 5.5/6 | 7.516 | 7.5/6 | 7.5/6 | 11/6 | 11/6 |
| Минимальный фланец клапана (мм) | 150 | 150
/395 |
150/445 | 150
/505 |
395
/670 |
445/895 | 505 /1075 | 1405 | 1575 | 1790 | 1790 | 1790 | |
| Максимальный фланец клапана (мм) | 485 | 405
1700 |
485/815 | 485
1060 |
700 /1289 | 815
1485 |
1060
11915 |
2325 | 2475 | 2685 | 3405 | 3840 | |
| Максимальное расстояние от захвата до рабочей поверхности (мм) | 370 | 370/550 | 370/620 | 370673 | 550 /1100 | 620/1225 | 637 /1225 | 1225 | 1250 | 1250 | 1250 | 1250 | |
|
Внешние размеры |
Длина L (мм) |
2000 |
3500 |
3500 |
3600 |
4150 |
4900 |
5200 |
4500 |
5000 |
5500 |
8400 |
10700 |
| Ширина W (мм) |
1200 |
1350 |
1350 |
1500 |
1850 |
2200 |
2350 |
2750 |
3300 |
3600 |
6160 |
8200 |
|
| Высота H (мм) |
1850 |
1980 |
1980 |
2050 |
2050 |
2050 |
2200 |
2200 |
2200 |
2200 |
3065 |
3100 |
|
| Вес ≈ (кг) |
2000 |
4500 |
4500 |
6000 |
7500 |
8000 |
9800 |
9000 |
11500 |
13000 |
58000 |
70000 |
|
Примечания:
Конкретные диапазоны условных диаметров (DN) и давлений (PN) см. в подробных спецификациях для каждой модели испытательного стенда.
Размеры оборудования могут быть скорректированы в процессе проектирования; окончательными считаются размеры готового изделия.
