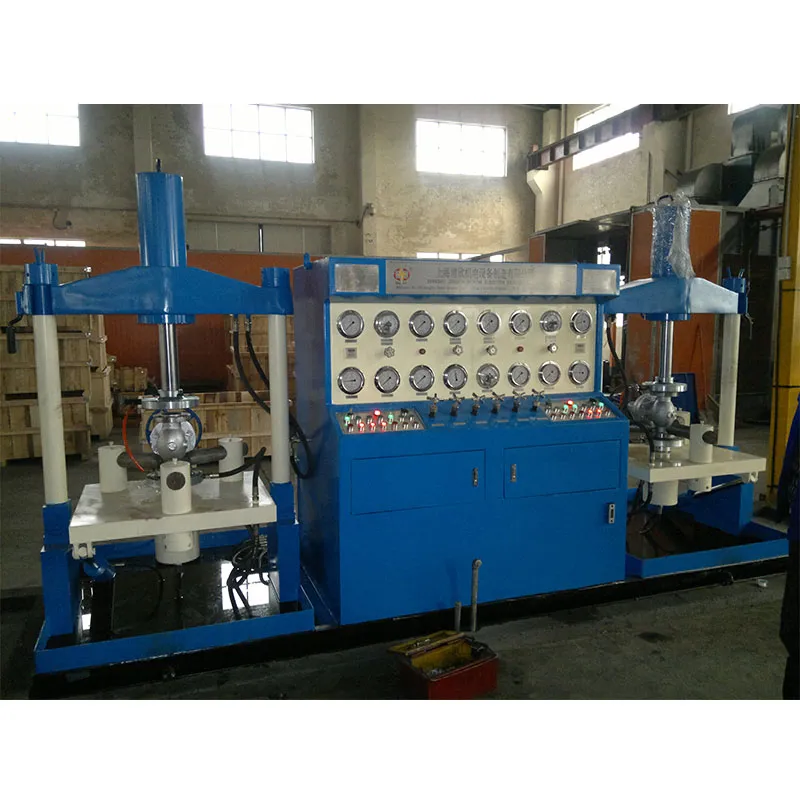

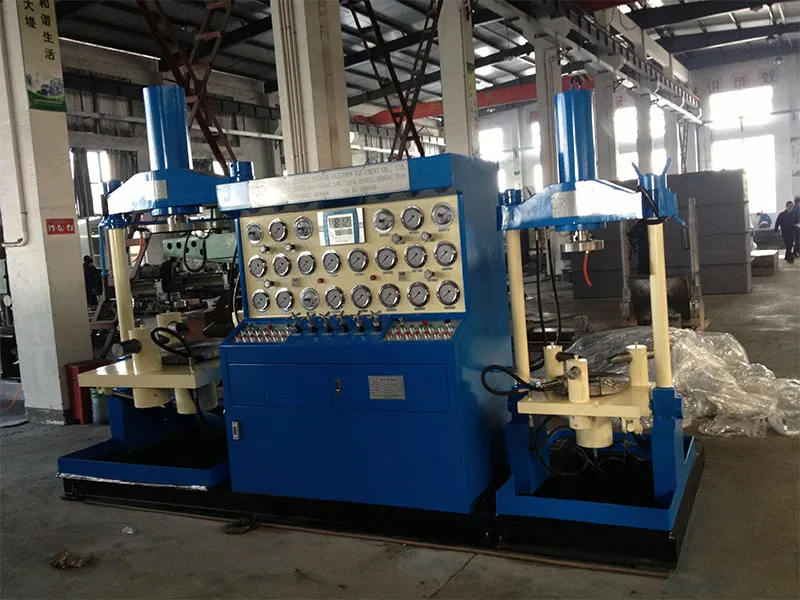

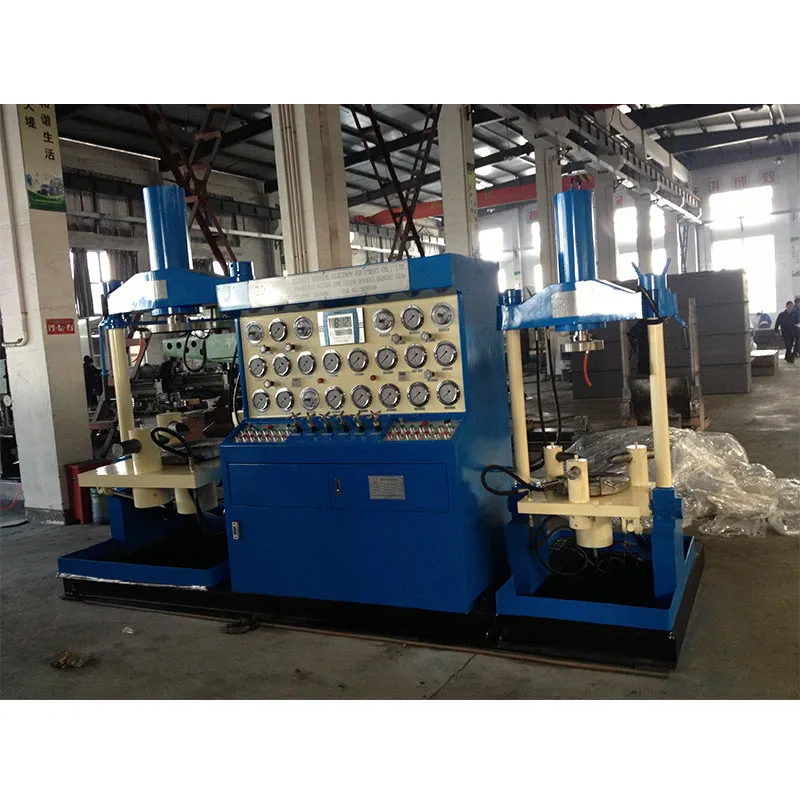

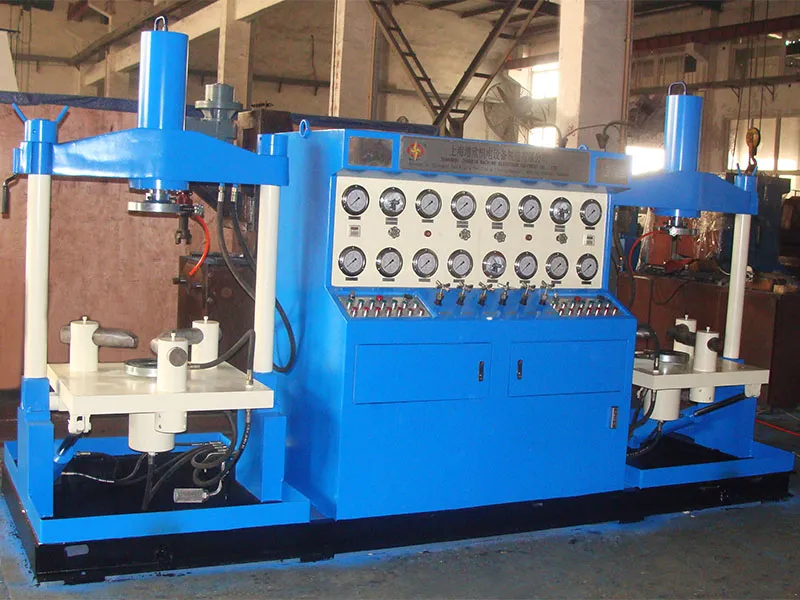

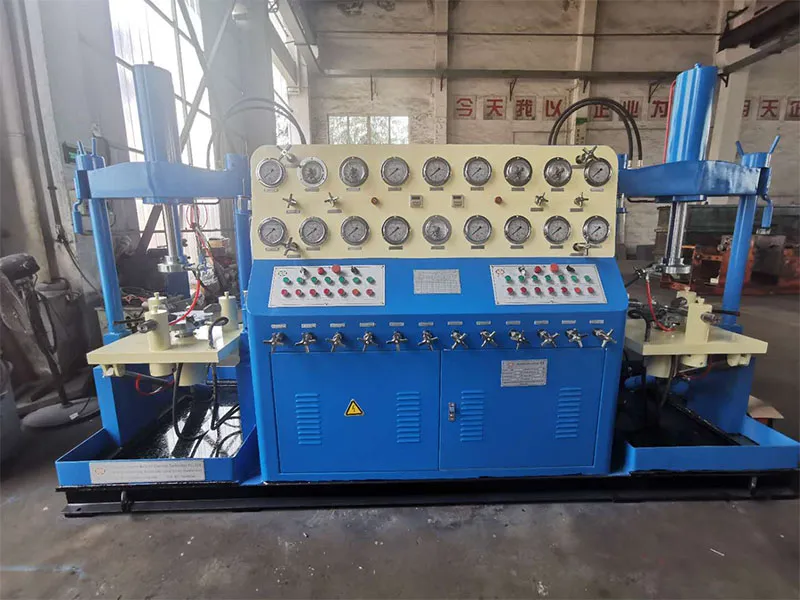

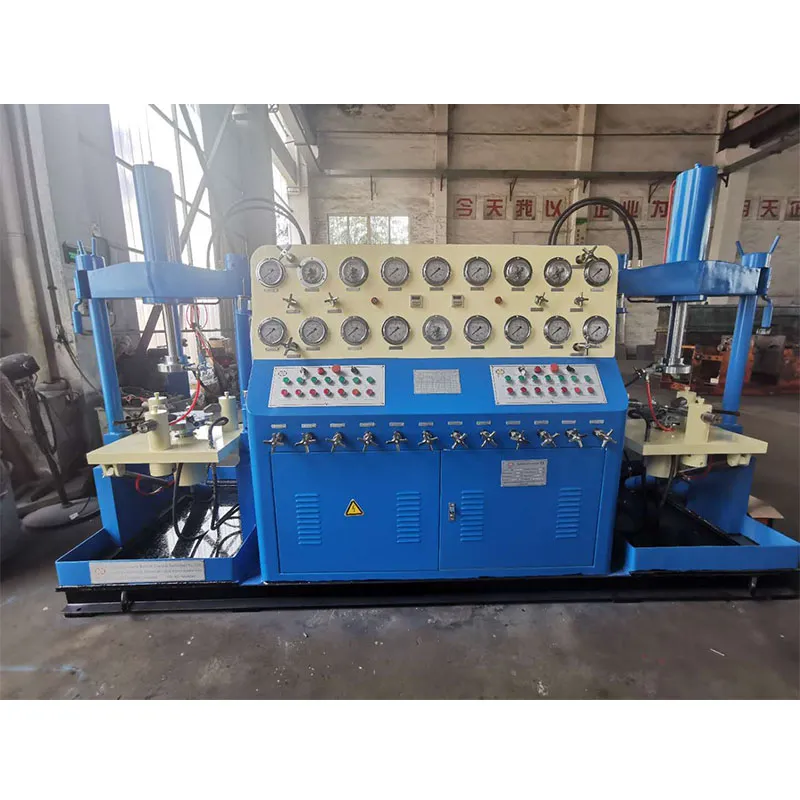

Технические характеристики и особенности ◆ Специально подходит для испытаний клапанов малых типоразмеров с фланцевым соединением, а также для испытаний клапанов сварного соединения и резьбовых соединений; ◆ Верхний прижимной механизм оборудования имеет два типа привода: гидравлический и винтов...
◆ Специально подходит для испытаний клапанов малых типоразмеров с фланцевым соединением, а также для испытаний клапанов сварного соединения и резьбовых соединений;
◆ Верхний прижимной механизм оборудования имеет два типа привода: гидравлический и винтовой;
◆ Одна система управления может осуществлять контроль от 1 до 4 рабочих мест для испытаний клапанов (по выбору заказчика);
◆ Рабочий стол может поворачиваться на 90°, что удобно для проверки герметичности клапанов;
◆ Верхняя поперечная балка может поворачиваться более чем на 90°, полностью открывая рабочую поверхность стола для удобства операций с клапанами сверху и снизу;
◆ Испытательной средой является вода или газ (источник сжатого газа 6 бар предоставляется заказчиком, испытательная среда - вода используется повторно), переключение осуществляется через трубопроводный запорный клапан;
◆ Оборудование стандартно комплектуется автоматической системой управления наполнением водой низкого давления, наполнением водой высокого давления и отсчетом времени выдержки давления;
◆ Оборудование стандартно комплектуется системой автоматической разгрузки гидравлики; в режиме ожидания система автоматически разгружается, при использовании система автоматически возвращается в рабочее состояние, что эффективно снижает температуру масла, продлевает срок службы оборудования, экономит энергиу и снижает потребление;
◆ Гидравлический или винтовой зажимной и прижимной механизм имеют безопасную блокировку с разгрузкой водяного давления;
◆ Заказчик может выбрать следующие дополнительные функции и конфигурации: система мониторинга с сенсорным экраном; многоместность.
| Спецификация модели | YFB-TY/※100
YFB-TLI※10C |
YFB-TY/※200
YFB-TL/※200 |
YFB-TY/※300
YFB-TL/※300 |
|
| Диаметр прохода и диапазон давления" находятся в диапазоне от | Номинальный диаметр DN /мм | 15-100 | 50-200 | 80-30C |
| Номинальное давление PN /MPa | 1.6-32.0 | 1.6-32.0 | 1.6-32.0 | |
| Диапазон длины структуры | Минимальная длина конструкции мм | 108 | 178 | 203 |
| Максимальная длина конструкции мм он | 457 | 597 | 648 | |
| Диапазон диаметров и толщин фланцев Диапазон | Минимальный диаметр/толщина фланца мм | 90/10 | 150/16 | 190/19 |
| Максимальный диаметр/толщина фланца мм | 290/52 | 380/61 | 520/65 | |
|
Диапазон слепых интервалов |
Минимальное расстояние мм | 95 | 165 | 190 |
| Максимальное расстояние мм | 490 | 650 | 750 | |
|
гидравлическая система |
Номинальное давление масляного насоса МПа Давление масляного насоса | 6.3 | ||
| Вытеснение мл/об | 6.3 | 16 | 25 | |
| Высокое давление (бустер) МПа | ≤31.5 | |||
| Диапазон регулирования давления в системе МПа | ≤6.3 | |||
| источник питания | Напряжение В/частота Гц | 380/50 | ||
| электрическое оборудование | Мощность кВт/полюс P | 1.5/4 | 2.2/6 | 3/6 |
|
РАЗМЕР 2 |
Длина мм ( L ) | 1300 | 1400 | 1560 |
| Ширина м м ( W ) | 600 | 650 | 770 | |
| Высота м м ( H ) | 1700 | 1810 | 1920 | |
| Вес | кг | 1400 | 1800 | 2200 |
1.Конкретный диапазон номинальных диаметров (DN) и давления (PN) приведён в подробном описании каждой модели испытательного стенда.
2.Фактические размеры определяются окончательным проектом изделия.
