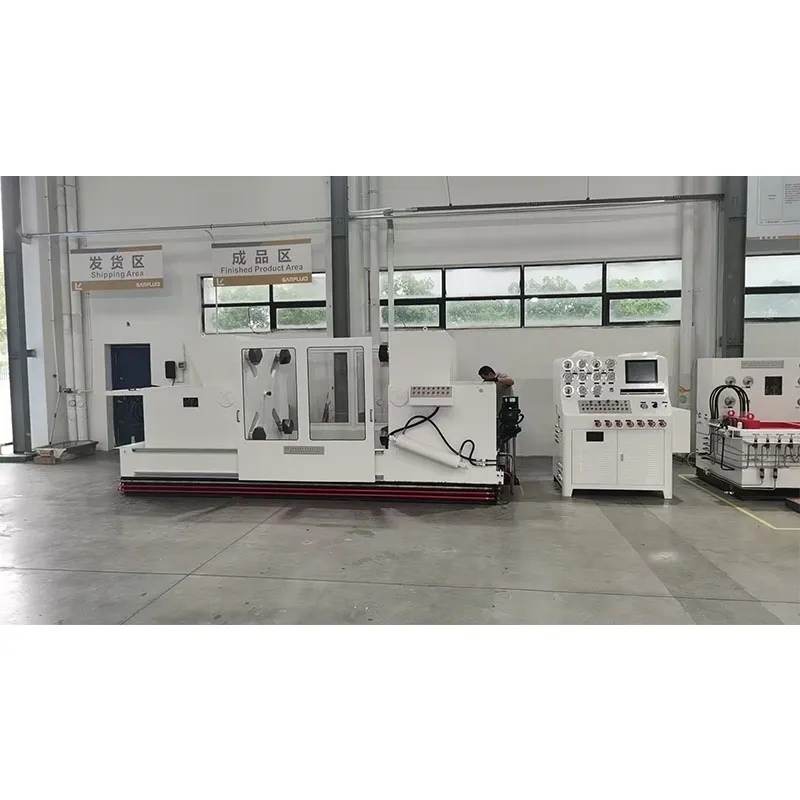

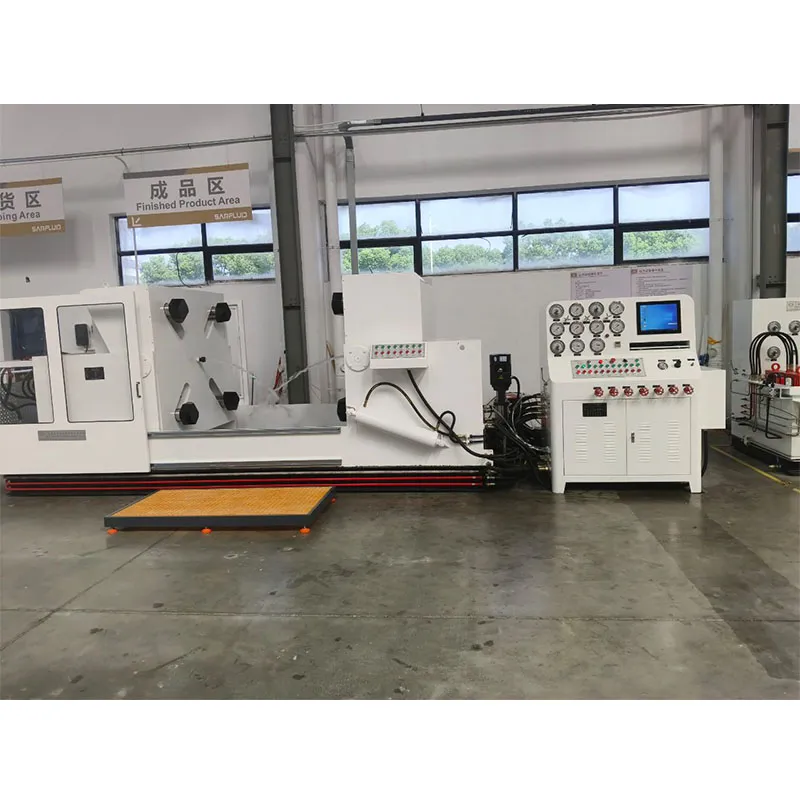

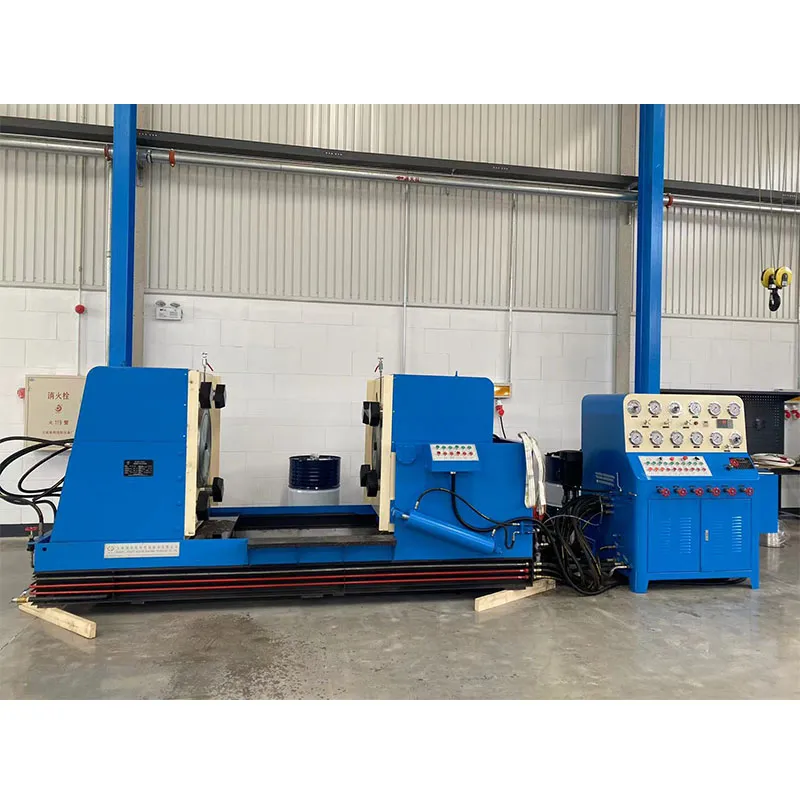

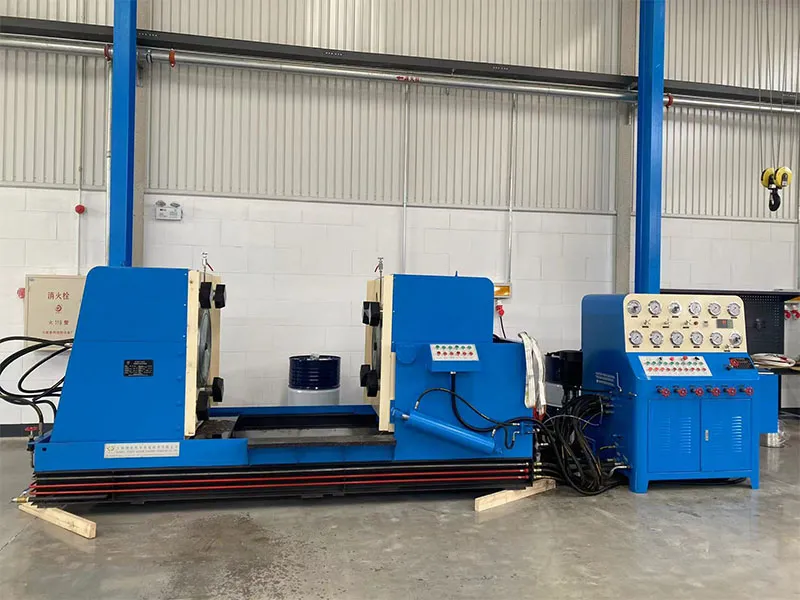

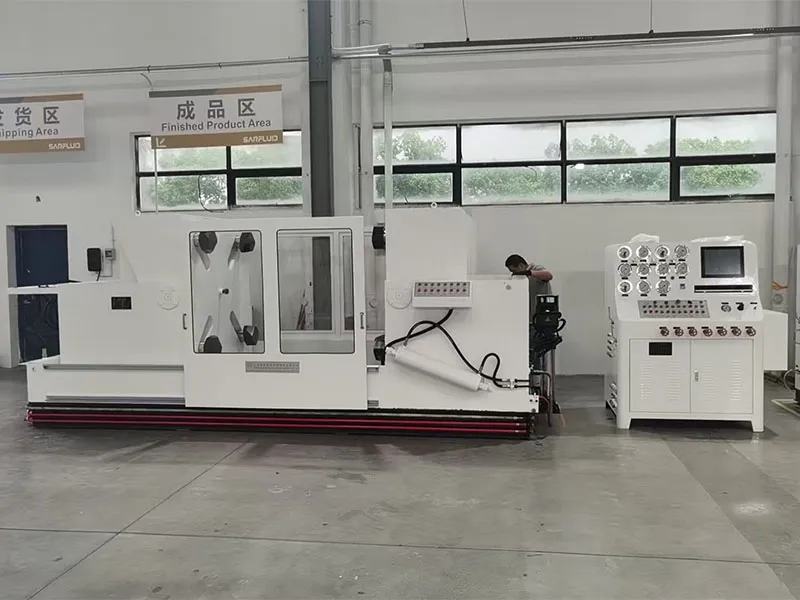

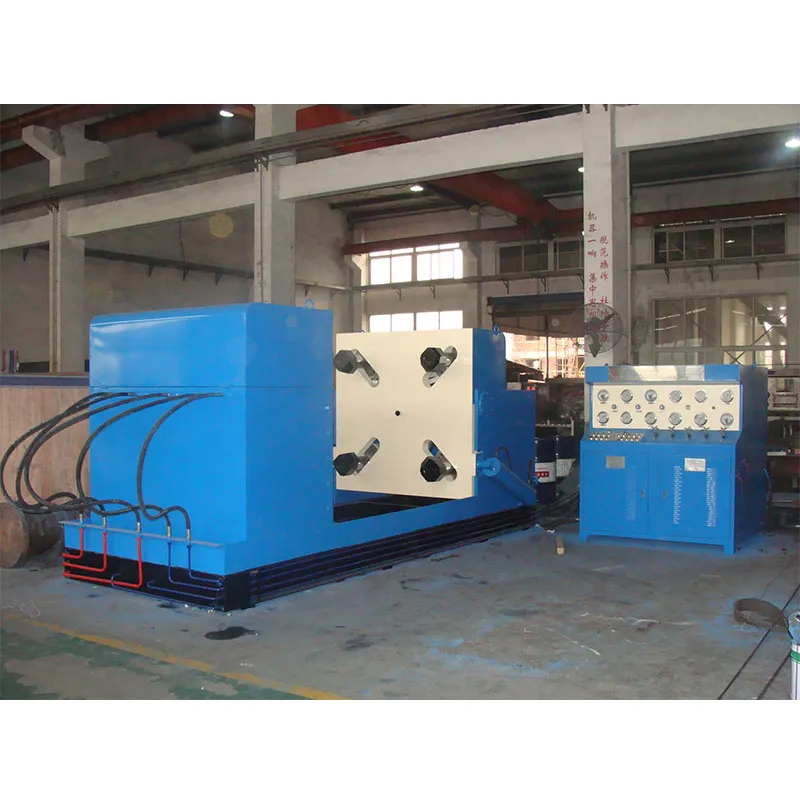

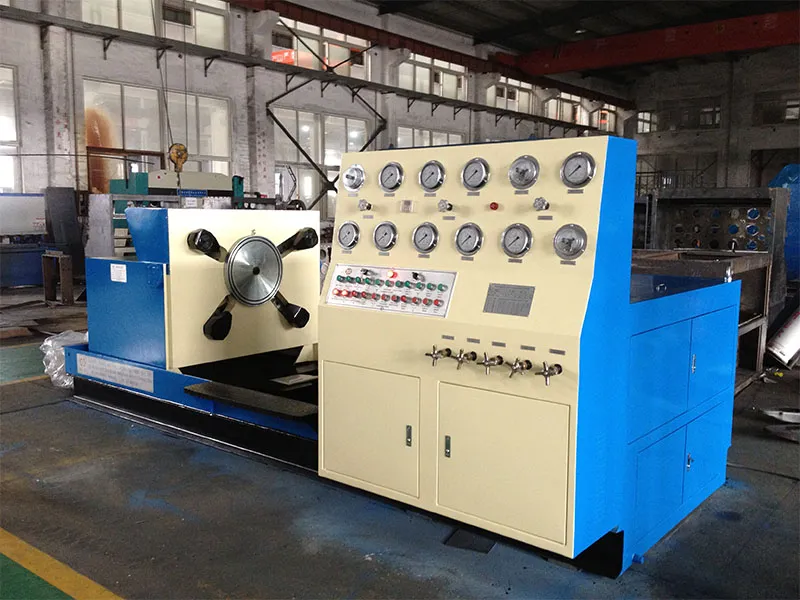

Испытательный стенд для клапанов обжимного типа YFB-BY-800
Описание гидравлического испытательного стенда для клапанов обжимного типа Гидравлический испытательный стенд для клапанов обжимного типа оснащён левой и правой рабочими платформами. На каждой платформе установлен подвижный механизм с прижимными лапами, положение которых синхронно регулируется...
Описание
маркер
Описание гидравлического испытательного стенда для клапанов обжимного типа
Гидравлический испытательный стенд для клапанов обжимного типа оснащён левой и правой рабочими платформами. На каждой платформе установлен подвижный механизм с прижимными лапами, положение которых синхронно регулируется в зависимости от размера фланца испытываемого клапана. Левая платформа может перемещаться в горизонтальной плоскости для адаптации к конструктивной длине клапанов различных типоразмеров и классов давления. Правая платформа поворачивается на 90°, что удобно для контроля утечек при испытании на одностороннюю герметичность. Высокое давление в гидросистеме, необходимое для создания усилия зажима, обеспечивается собственным гидравлическим усилителем стенда. Испытательная система подачи воды состоит из низконапорного насоса большого расхода, высоконапорного насоса малого расхода, а также трубопроводов и запорной арматуры. Во время испытания сначала включается низконапорный насос для заполнения полости клапана испытательной средой. После заполнения система автоматически активирует высоконапорный насос для нагнетания давления. Когда давление среды достигает предварительно заданного значения, высоконапорный насос автоматически отключается, и система переходит в режим стабилизации давления с отсчётом времени (время выдержки задаётся оператором). По истечении заданного времени загорается соответствующий световой индикатор, и звуковой сигнал оповещает об окончании цикла.
Основные технические параметры и характеристики
| Спецификация модели | YFB-/
※100 |
YFB-/
※200 |
YFB-/
※300 |
YFB-/
※400 |
YFB-/
※500 |
YFB-/
※600 |
YFB-/
※800 |
YFB-/
※1000 |
YFB-/
※1200 |
|
|
Номинальный диаметр и диапазон давления |
Номинальный диаметр DN/мм | 15-100 | 50-200 | 80-300 | 200-400 | 250 -500 | 300-600 | 400-800 | 500-1000 | 600-1200 |
| Номинальное давление PN/MPa | 1.6-43.0 | 1.6-43.0 | 1.6-43.0 | 1.6-16.0 | 1.6-16.0 | 1.6-16.0 | 1.6-16.0 | 1.6-16.0 | 1.6-11.0 | |
| Диапазон длины конструкции | Наименьшая длина конструкции мм | 108 | 178 | 203 | 292 | 330 | 356 | 406 | 457 | 508 |
| Наибольшая длина конструкции мм размер до торца | 432 | 597 | 673 | 838 | 991 | 1143 | 1524 | 1727 | 1981 | |
| Диапазон диаметров и толщин фланцев | Минимальный диаметр/толщина фланца мм | 90/10 | 150/16 | 190/19 | 345129 | 405/31 | 485/32 | 600/37 | 700/43 | 815/48 |
| Максимальный диаметр/толщина фланца мм | 275158 | 380/66 | 520/75 | 650/74 | 775177 | 915/93 | 1149/109 | 1289/115 | 1511/12 | |
|
Диапазон расстояний между глухими элементами |
Минимальное расстояние мм | 90 | 160 | 185 | 270 | 310 | 340 | 390 | 440 | 490 |
| Максимальное расстояние мм | 620 | 800 | 1000 | 1150 | 1320 | 1420 | 2100 | 2250 | 2500 | |
|
Гидравлическая система |
Номинальное давление масляного насоса МПа Давление масляного насоса | 6.3 | ||||||||
| Рабочий объем мл /р | 6.3 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 80 | |
| Высокое давление (бустер) МПа | ≤31.5 | |||||||||
| Диапазон давления в системе МПа | ≤6.3 | |||||||||
| Электропитание | Напряжение В/частота Гц | 380/50 | ||||||||
| Двигатель | Мощность кВт/полюс | 1.5/4 | 2.216 | 3/6 | 3/6 | 5.5/6 | 5.5/6 | 7.5/6 | 7.5/6 | 11/6 |
|
Габаритные размеры(2)
|
Длина мм ( L ) | 2550 | 2820 | 3100 | 3350 | 3750 | 3900 | 5200 | 5500 | 6000 |
| Ширина м м ( W ) | 1230 | 1400 | 1510 | 1750 | 1800 | 1900 | 2400 | 2500 | 3000 | |
| Высота м м ( H ) | 1200 | 1300 | 1350 | 1450 | 1500 | 1650 | 2000 | 2200 | 2300 | |
| Вес(≈)кг | YFB-/※※ | 1980 | 2400 | 3000 | 4400 | 5000 | 5600 | 8000 | 12000 | 14000 |
