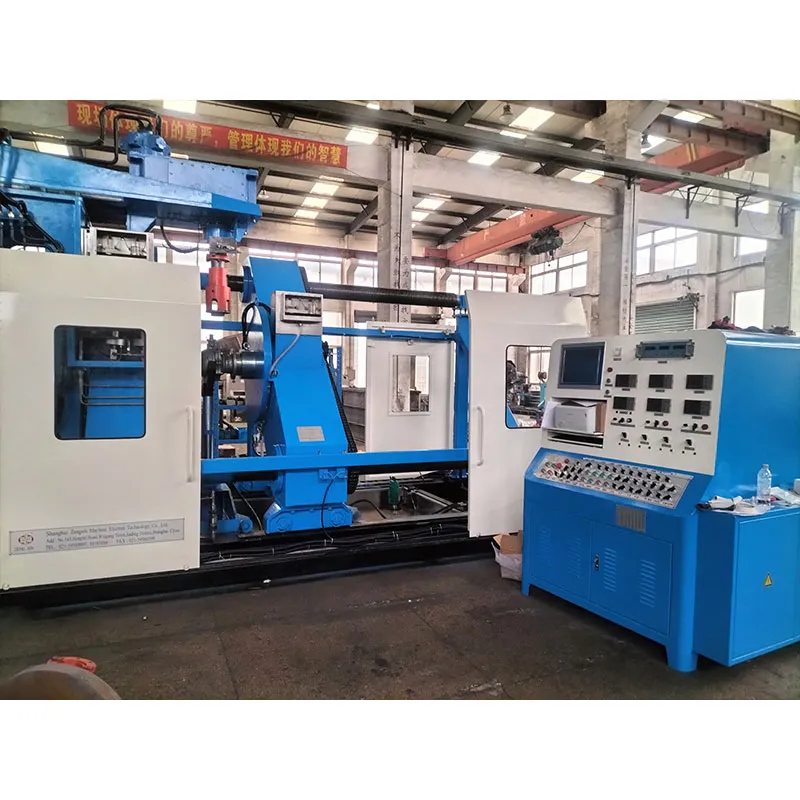

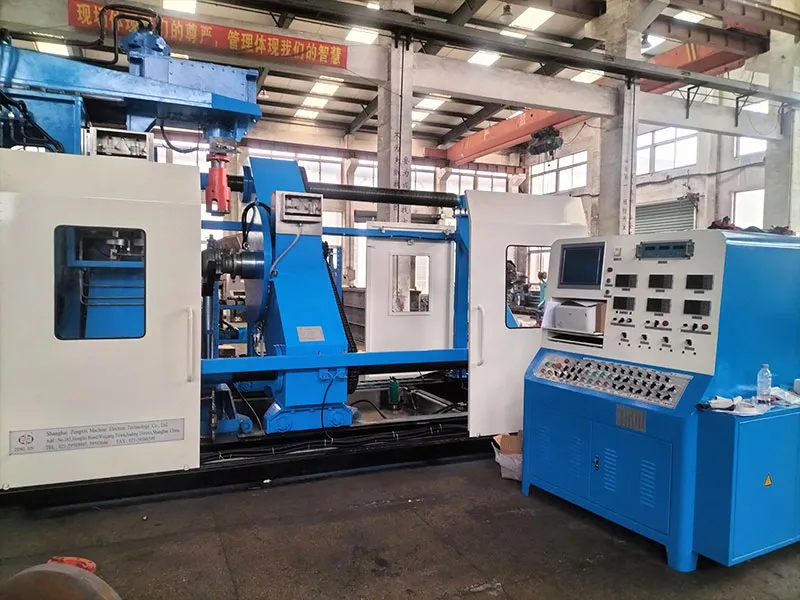

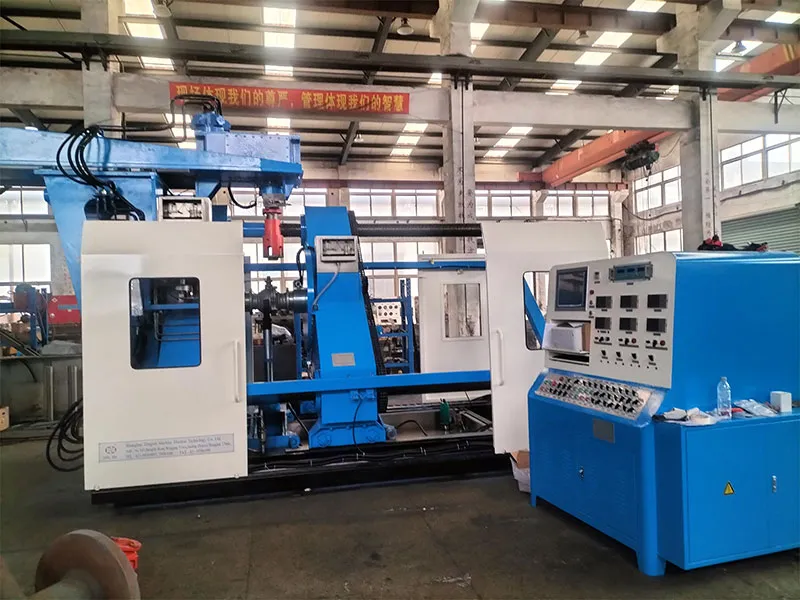

YFB-2DL-800 Испытательный стенд для клапанов винтового упорного типа с системой измерения крутящего момента
Описание стенда для испытаний арматуры с винтовым верхним прижимом Стенд с винтовым верхним прижимом – это классическое, надежное и экономичное оборудование для испытаний трубопроводной арматуры. В его основе лежит принцип механического винтового усиления: электродвигатель приводит в дви...
Описание
маркер
Описание стенда для испытаний арматуры с винтовым верхним прижимом
Стенд с винтовым верхним прижимом — это классическое, надежное и экономичное оборудование для испытаний трубопроводной арматуры. В его основе лежит принцип механического винтового усиления: электродвигатель приводит в движение винт (шпиндель), создавая мощное осевое прижимное усилие. Это усилие передается на уплотнительную плиту, которая надежно прижимает и герметизирует испытываемый клапан, позволяя проводить испытания на прочность корпуса и герметичность затвора. Благодаря простой конструкции, удобству обслуживания и высокой рентабельности, данное оборудование играет важную роль в центрах тестирования арматуры, ремонтных цехах и на предприятиях с ограниченным бюджетом.
Особенности и преимущества продукции:
Простота конструкции, прочность и долговечность: Чисто механическая конструкция обеспечивает крайне низкий уровень отказов, простоту технического обслуживания и длительный срок службы.
Интуитивно понятное управление: Для эксплуатации и обслуживания не требуются сложные знания в области гидравлики или электротехники; оборудование легко осваивается рядовым персоналом.
Мощное и стабильное усилие зажима: Благодаря эффекту механического самоторможения винтовой пары, зажимное усилие после фиксации не ослабевает из-за вибраций в процессе испытания, что гарантирует стабильность и надежность.
Крайне низкие эксплуатационные расходы: Отсутствие гидравлической системы исключает необходимость в масле и риски утечек; замена запасных частей проста и экономична.
Основные технические параметры и спецификации:
| Технические характеристики | YFB-D※ /※100 | YFB-D※ /※200 | YFB-D※ /※300 | YFB-D※ /※400 | YFB-D※ /※500 | YFB-D※ /※600 | YFB-D※ /※800 | YFB-D※ /※1000 | YFB-D※ /※1400 | YFB-D※ /※1600 | |
| Номинальный диаметр и диапазон давления | Номинальный диаметр DN /мм | 15-100 | 50-200 | 80-300 | 150-400 | 250-500 | 300-600 | 400-800 | 9006 | 9000 | 1600 |
| Номинальное давление PN /МПа | 50-250C | 50-2500 | 50-250( | 50-2500 | 50-2500 | 50-1500 | 150-1500 | 50-1500 | 50-1500 | 150-1500 | |
| Диапазон длины конструкции | Минимальная длина конструкции (мм) | 108 | 178 | 203 | 267 | 330 | 356 | 406 | 508 | (2) | (2) |
| Максимальная длина конструкции (мм) | 578 | 794 | 991 | 991 | 1092 | 1232 | 1651 | (2) | (2) | (2) | |
| Диапазон расстояния между глухими фланцами | Минимальное расстояние (мм) | 90 | 160 | 180 | 245 | 300 | 325 | 375 | 475 | (2) | (2) |
| Максимальное расстояние (мм) | 650 | 900 | 1100 | 1100 | 1220 | 1370 | 1800 | (2) | (2) | (2) | |
| Гидравлическая система | Номинальное давление масляного насоса МПа | 6.3 | |||||||||
| Рабочий объем мл/мин | 6.3 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 80 | 80 | |
| Высокое давление (усиление) МПа | ≤31.5 | ||||||||||
| Диапазон давления системы (МПа) | ≤6.3 | ||||||||||
| Источник питания | Напряжение (В)/Частота (Гц) | 380/50 | |||||||||
| Двигатель | Мощность (кВт)/Полюса (P) | 1.5/4 | 2.216 | 3/6 | 3/6 | 5.5/6 | 5.5/6 | 7.5/6 | 7.5/6 | 11/6 | 11/6 |
| Общий размер | Длина L (мм) | 2500 | 3200 | 3500 | 3500 | 4200 | 4700 | 5100 | 5800 | 10600 | 11000 |
| Ширина W (мм) | 900 | 2100 | 2200 | 2300 | 2700 | 3100 | 3500 | 3900 | 6100 | 6300 | |
| Высота H (мм) | 1650 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 3000 | 3000 | |
| Вес | кг | 2500 | 3000 | 3200 | 5500 | 6900 | 7500 | 8500 | 45000 | 110000 | 125000 |
