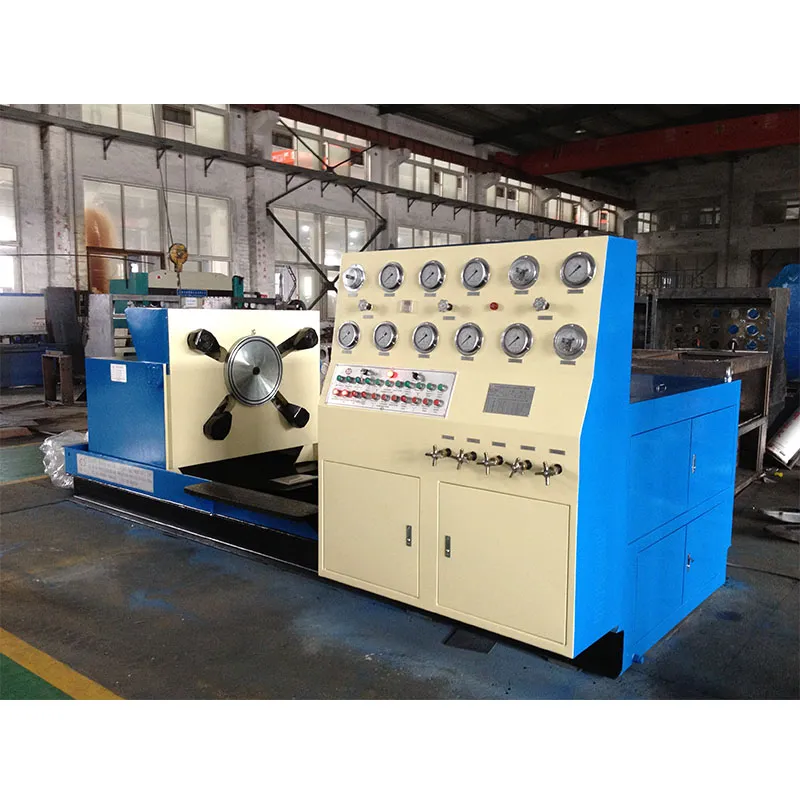

Испытательный стенд для клапанов обжимного типа YFB-BY-800
-

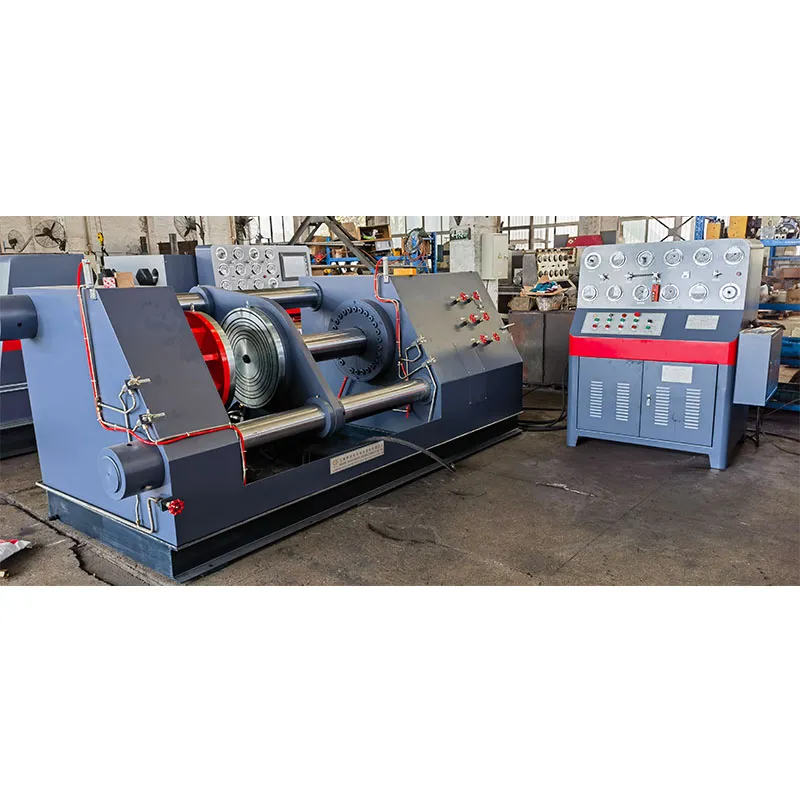

YFB-DY-300 Испытательный стенд для клапанов горизонтального типа с гидроцилиндром упорного действия
-

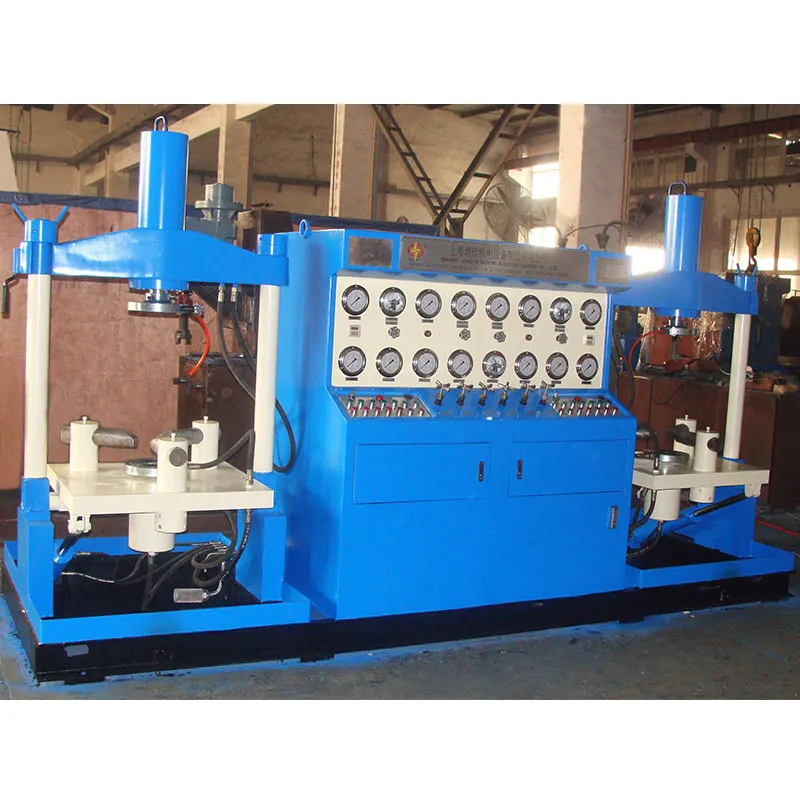

Испытательный стенд для клапанов муфтового типа YFB-T
-

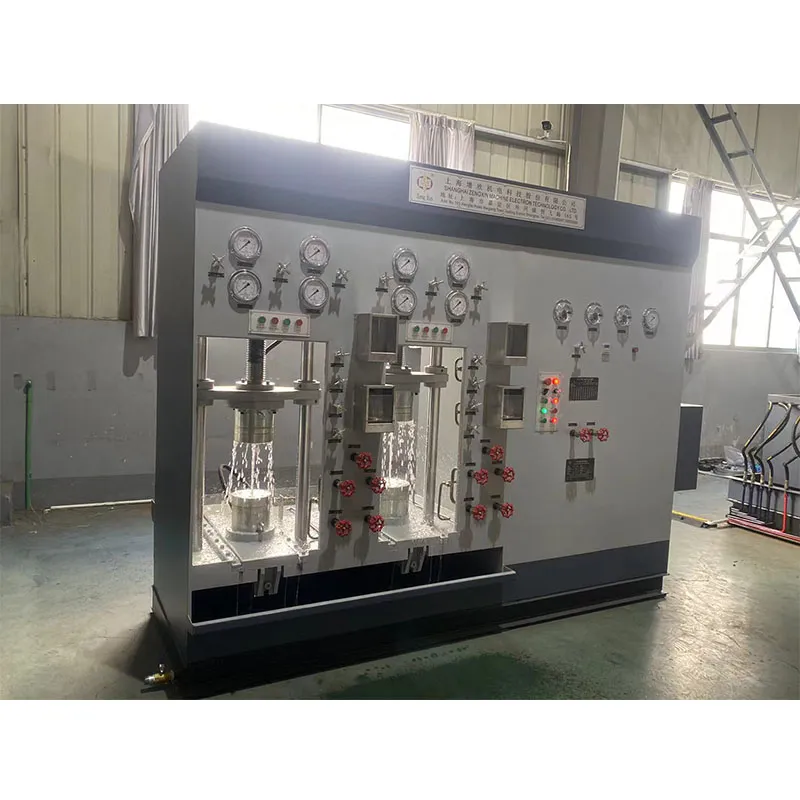

YFB-LL-2-100 Двухпозиционный испытательный стенд для клапанов вертикального типа с винтовым приводом
-
YFB-QSLY-300 Испытательный стенд для клапанов погружного вертикального типа с гидроцилиндром упорного действия
-

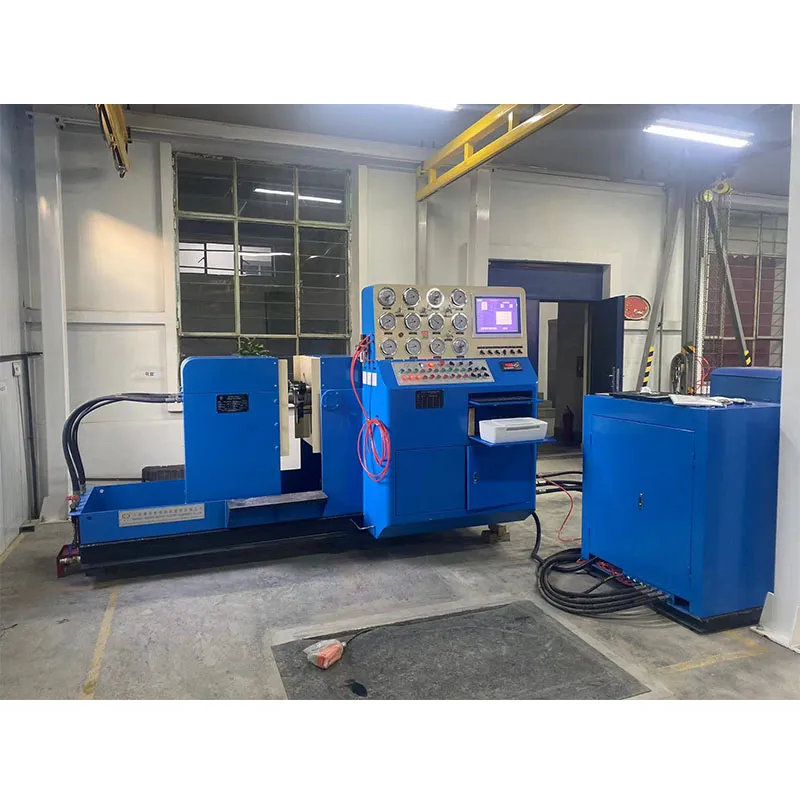

Испытательный стенд для клапанов обжимного типа YFB-BY-400
-
YFB-QSDY-450 Многопозиционный испытательный стенд для клапанов погружного упорного типа
-
YFB-QSBY-300 Испытательный стенд для клапанов погружного обжимного типа
-
YFB-DL-P-300 Испытательный стенд для клапанов винтового упорного типа
-
Гидравлический испытательный стенд для дисковых затворов большого диаметра YFB-LDF-4000
-

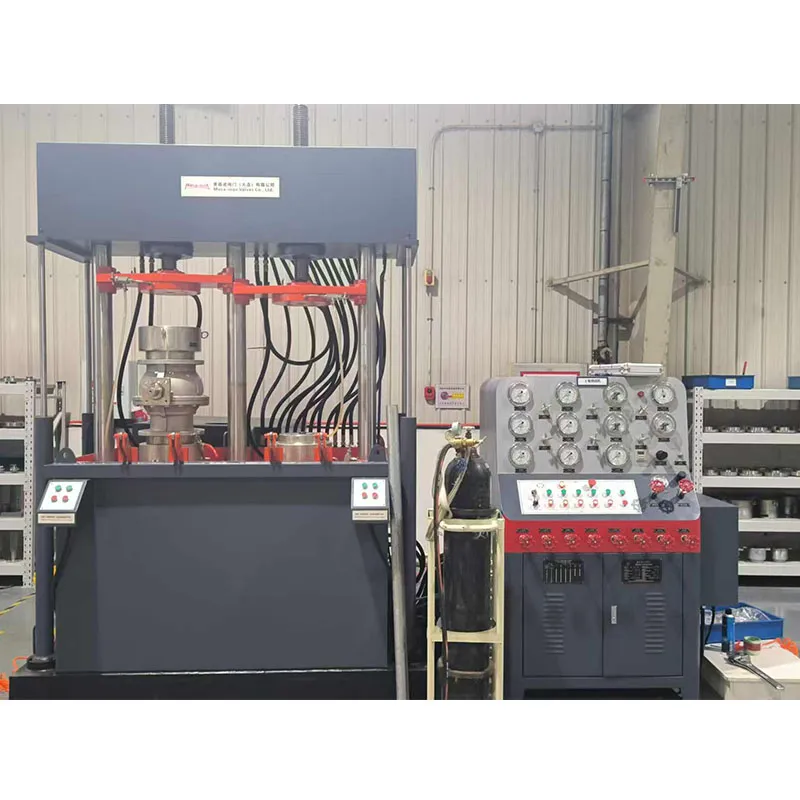

YFB-QSLL-200 Двухпозиционный испытательный стенд для клапанов погружного вертикального типа с винтовым приводом
-
Двухпозиционный гидравлический испытательный стенд для дисковых затворов YFB-DF-300-600
-

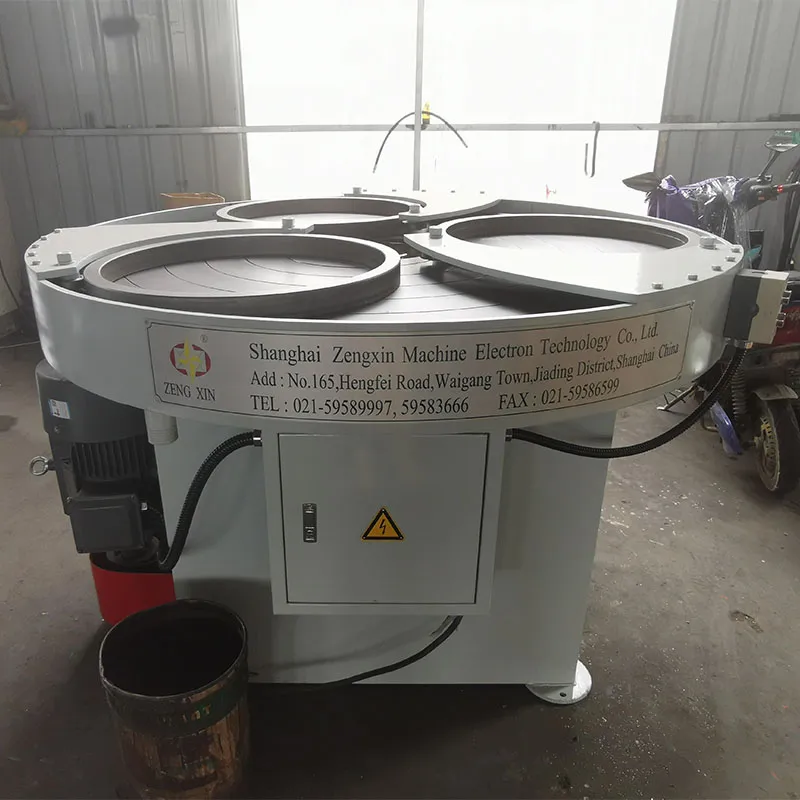

YFB-XM Планетарный шлифовальный станок
-
YFB-4DL-1400 Испытательный стенд для клапанов винтового упорного типа большого диаметра высокого давления

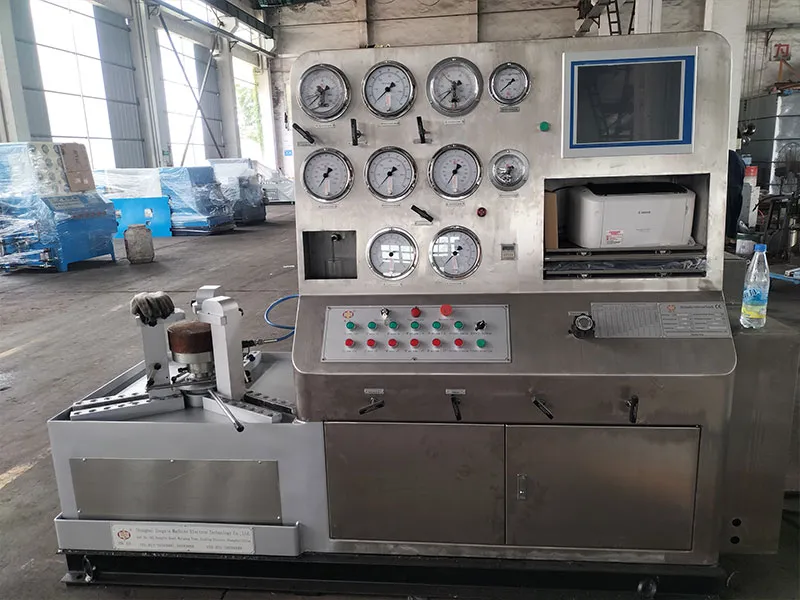

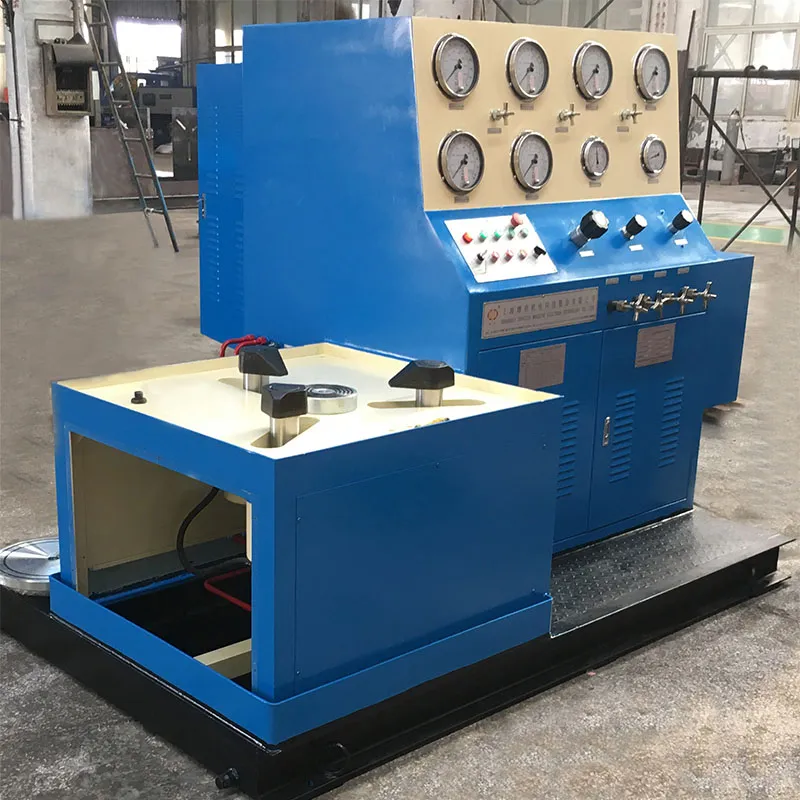

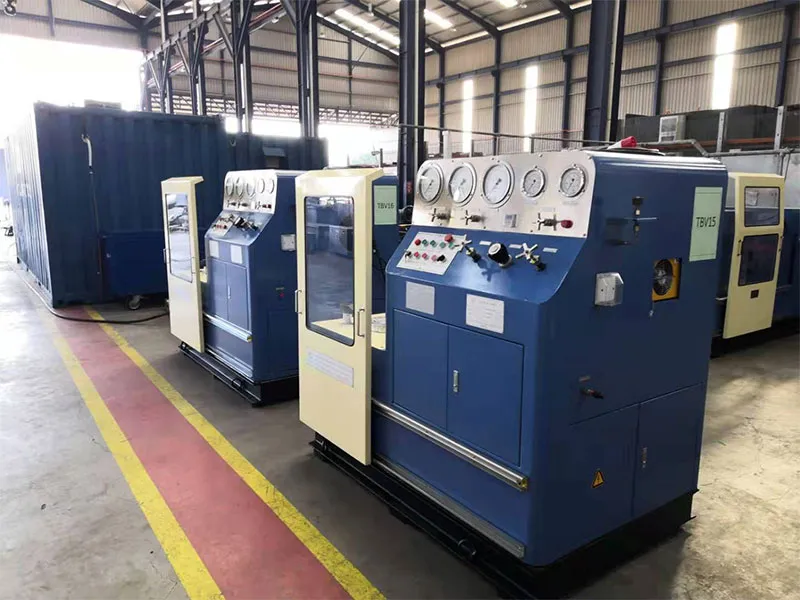

YFB-A Испытательный стенд для предохранительных клапанов
Технические характеристики и особенности: Назначение: Оборудование предназначено для проверки давления настройки (срабатывания) и герметичности затвора предохранительных клапанов. Испытательная среда: Воздух или азот (источник сжатого газа предоставляется пользователем). Точность настройки: Га...
Описание
маркер
Технические характеристики и особенности:
Назначение: Оборудование предназначено для проверки давления настройки (срабатывания) и герметичности затвора предохранительных клапанов.
Испытательная среда: Воздух или азот (источник сжатого газа предоставляется пользователем).
Точность настройки: Газ высокого давления подается во внутреннюю полость предохранительного клапана через ручной редукционный клапан. Плавная регулировка редуктора позволяет точно зафиксировать значение давления настройки.
Интеллектуальный мониторинг (Рекомендуемая опция): Заказчикам рекомендуется выбрать комплектацию с «Компьютерной системой мониторинга с сенсорным экраном». Данная система регистрирует процесс испытаний в цифровом формате и в виде графиков (кривых), что позволяет более точно фиксировать момент срабатывания клапана. Распечатанный протокол испытаний может быть сохранен в техническом архиве.
Безопасность (Рекомендуемая опция): Для обеспечения безопасности персонала при проведении пневматических испытаний (газом под высоким давлением) настоятельно рекомендуется установка «Защитного ограждения» (Safety door).
Энергоэффективность: В стандартную комплектацию входит гидравлическая система автоматической разгрузки. В режиме ожидания система автоматически сбрасывает давление масла, а при возобновлении работы — автоматически восстанавливает рабочие параметры. Это эффективно снижает температуру масла, продлевает срок службы оборудования и обеспечивает энергосбережение.
Система защиты: Предусмотрена защитная блокировка (интерлок) между системой гидравлического зажима и системой сброса давления воздуха (зажимы не откроются, пока в системе есть давление).
Дополнительные опции: По выбору заказчика возможна установка защитного ограждения и компьютерной системы мониторинга с сенсорным экраном.
Основные технические параметры и спецификации:
| Спецификация модели | YFB-A/※100 | YFB-A/※200 | YFB-A/※300 | |
| Номинальный диаметр и диапазон давления | Номинальный диаметр DN /мм | 15-100 | 50-200 | 80-300 |
| Номинальное давление PN /МПа | 1.6-32.0 | 1.6-32.0 | 1.6-32.0 | |
| Диапазон диаметра и толщины фланца | Минимальный диаметр/толщина фланца мм | 90/10 | 150/16 | 190/19 |
| Максимальный диаметр/толщина фланца мм | 290/55 | 380/63 | 520/90 | |
| Гидравлическая система | Номинальное давление масляного насоса | 6.3 | ||
| Рабочий объем мл/мин | 6.3 | 16 | 25 | |
| Высокое давление (усиление) МПа | ≤31.5 | |||
| Диапазон давления системы (МПа) | ≤6.3 | |||
| Источник питания | Напряжение (В)/Частота (Гц) | 380/50 | ||
| Двигатель | Мощность (кВт)/Полюса (P) | 1.5/4 | 2.216 | 3/6 |
| Общий размер | Длина L (мм) | 1750 | 1850 | 2050 |
| Вес | Ширина W (мм) | 800 | 1100 | 1100 |
| Высота H (мм) | 1850 | 1850 | 1850 | |
| кг | 1500 | 2000 | 2500 | |
Примечания:
Конкретные диапазоны условных диаметров (DN) и давлений (PN) см. в подробных спецификациях для каждой модели испытательного стенда.
Размеры оборудования могут быть скорректированы в процессе проектирования; окончательными считаются размеры готового изделия.
связаться с нами
Сопутствующие популярные продукты

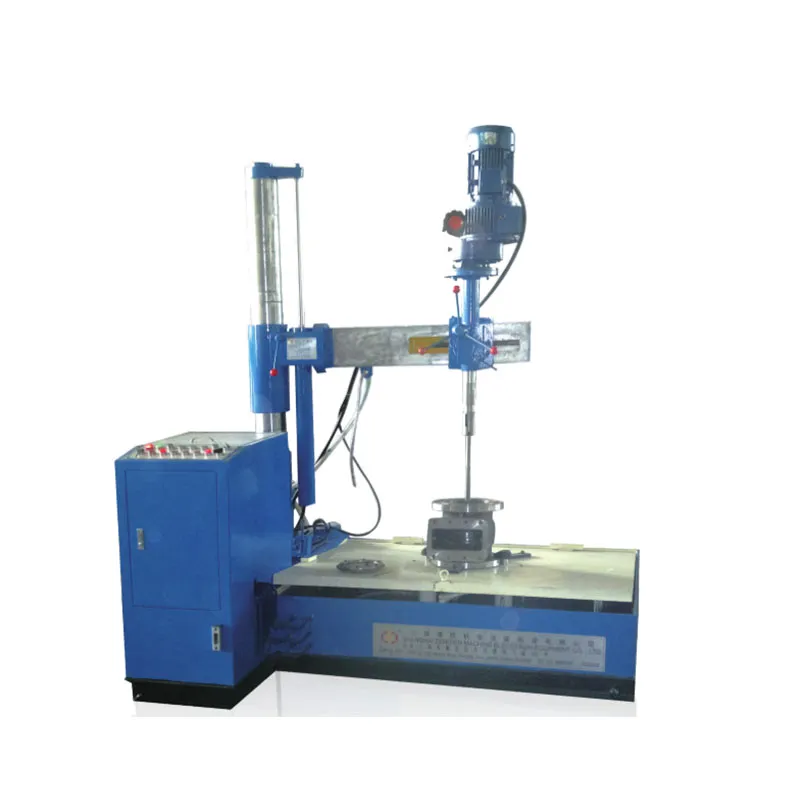

YFB-ZM-600 Станок для притирки седел клапанов
Технические характеристики и особенности: Универсальность применения: Предназначен для притирки у...

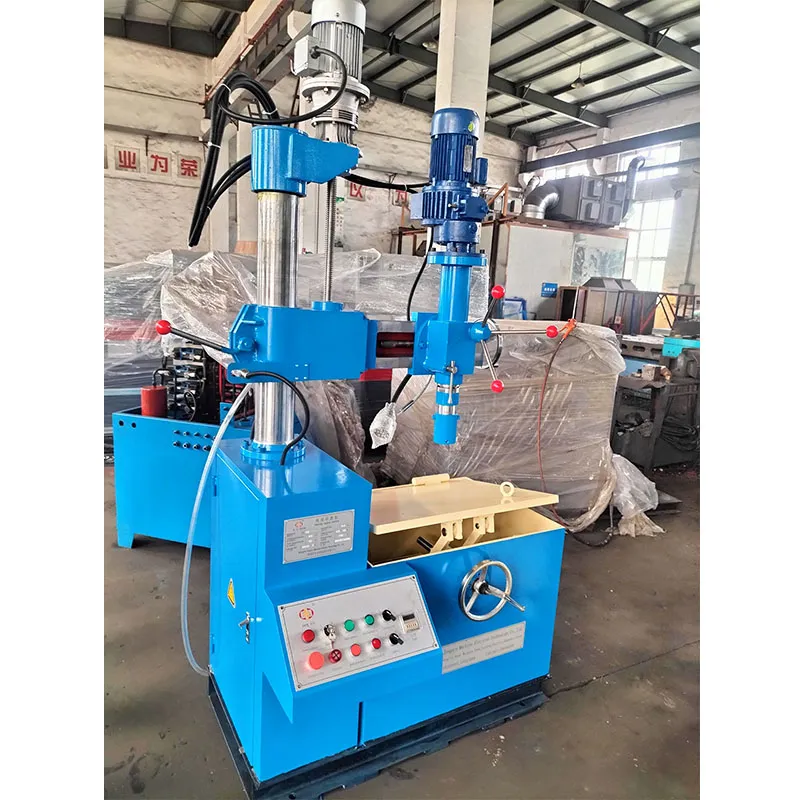

YFB-ZM-300 Станок для притирки седел клапанов
Описание станка для притирки седел клапанов (Серия YFB-ZM) Станок для притирки седел клапанов — э...

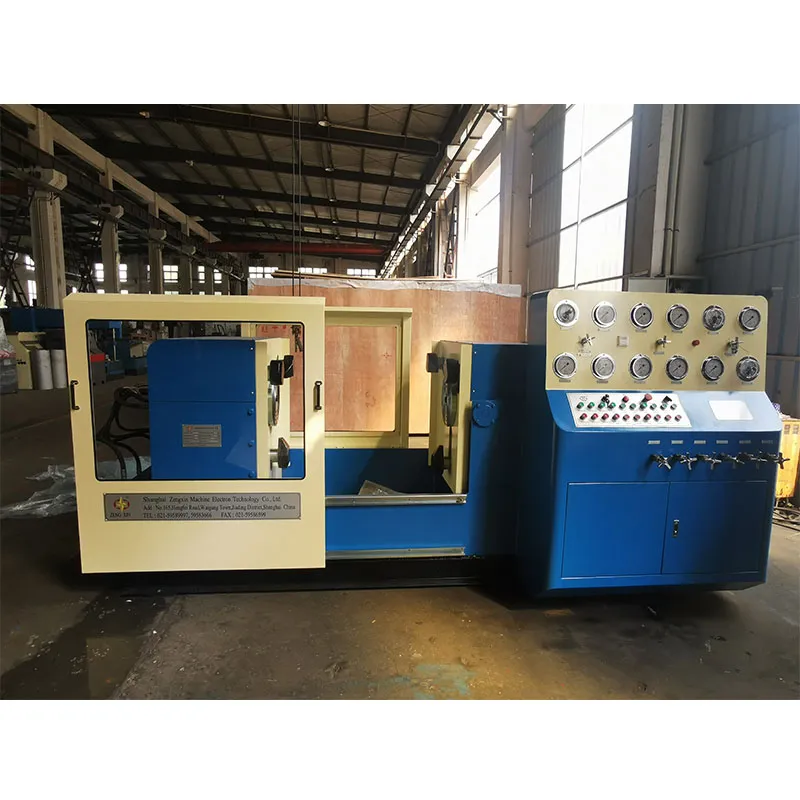

Испытательный стенд для клапанов обжимного типа YFB-BY-600
Описание гидравлического испытательного стенда для клапанов обжимного типа Данный гидравлический ...

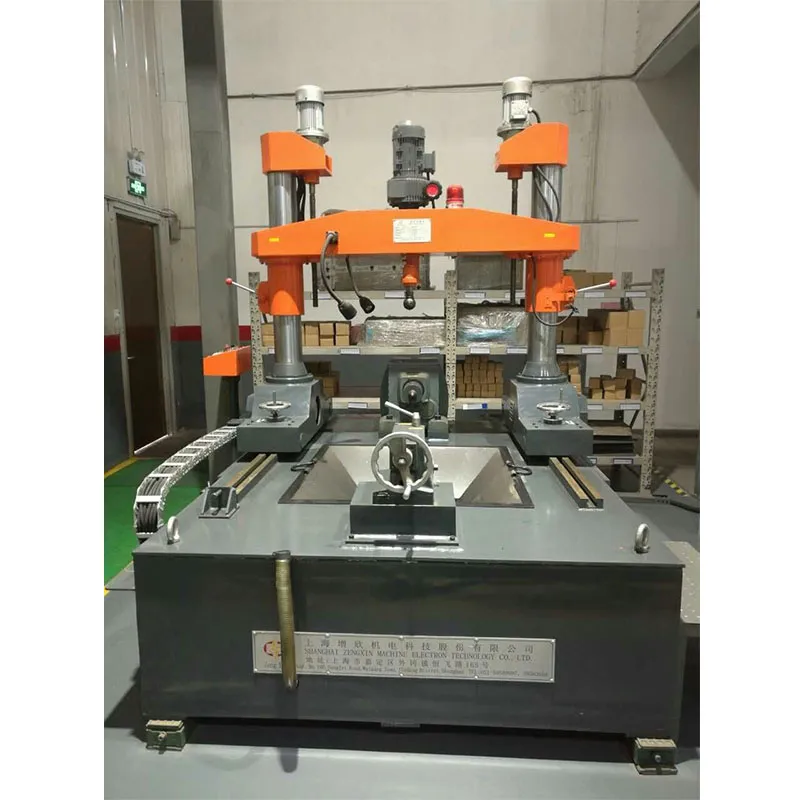

YFB-QM-600 Шаровой шлифовальный станок большого диаметра
Технические характеристики и особенности: Назначение: Станок предназначен для притирки наружной с...

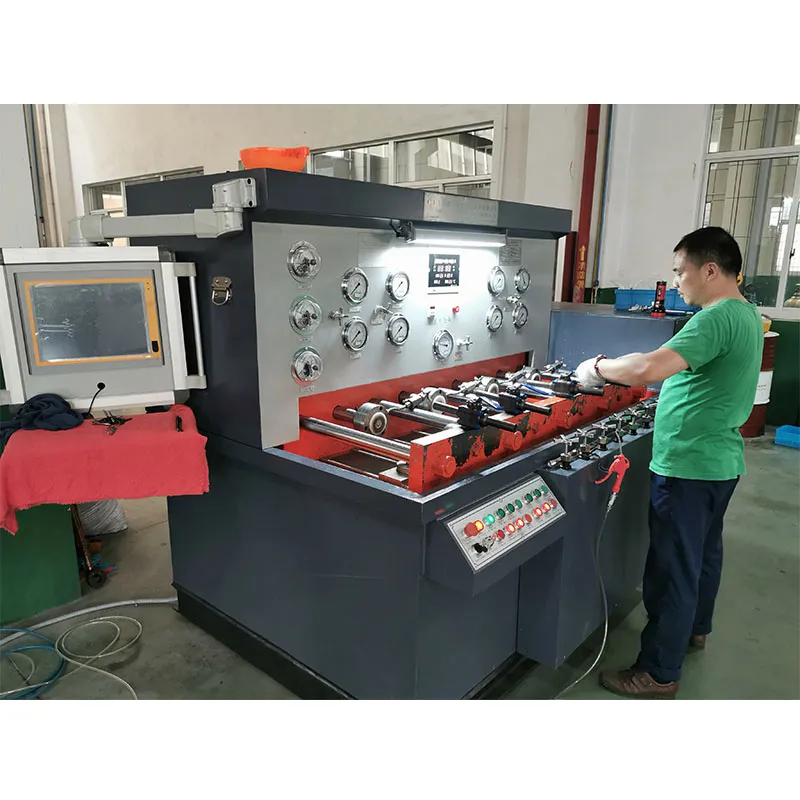

YFB-QSDY-450 Многопозиционный испытательный стенд для клапанов погружного упорного типа
Описание погружного испытательного стенда для клапанов Погружной испытательный стенд для клапанов...

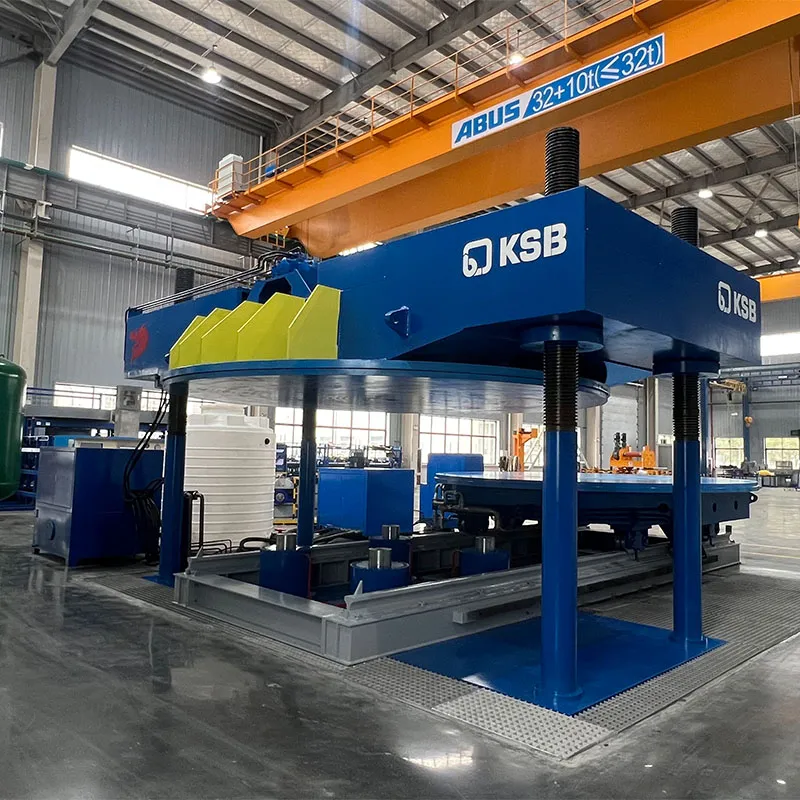

Гидравлический испытательный стенд для дисковых затворов большого диаметра YFB-LDF-4000
Технические характеристики и особенности: Универсальность применения: Предназначен для испытания ...
YFB-DY-800 Испытательный стенд для клапанов горизонтального типа с упорным гидроцилиндром
Технические характеристики и особенности ◆ Гидравлический испытательный стенд для клапанов упорно...
YFB-LY-P-100 Испытательный стенд для клапанов вертикального типа с гидроцилиндром и системой регистрации давления
Описание вертикального гидравлического испытательного стенда для клапанов Вертикальный гидравличе...
Испытательный стенд для клапанов муфтового типа YFB-T
Технические характеристики и особенности ◆ Специально подходит для испытаний клапанов малых типор...
YFB-XM Планетарный шлифовальный станок
Планетарный притирочный станок — это высокоэффективное и прецизионное оборудование, являющееся ид...

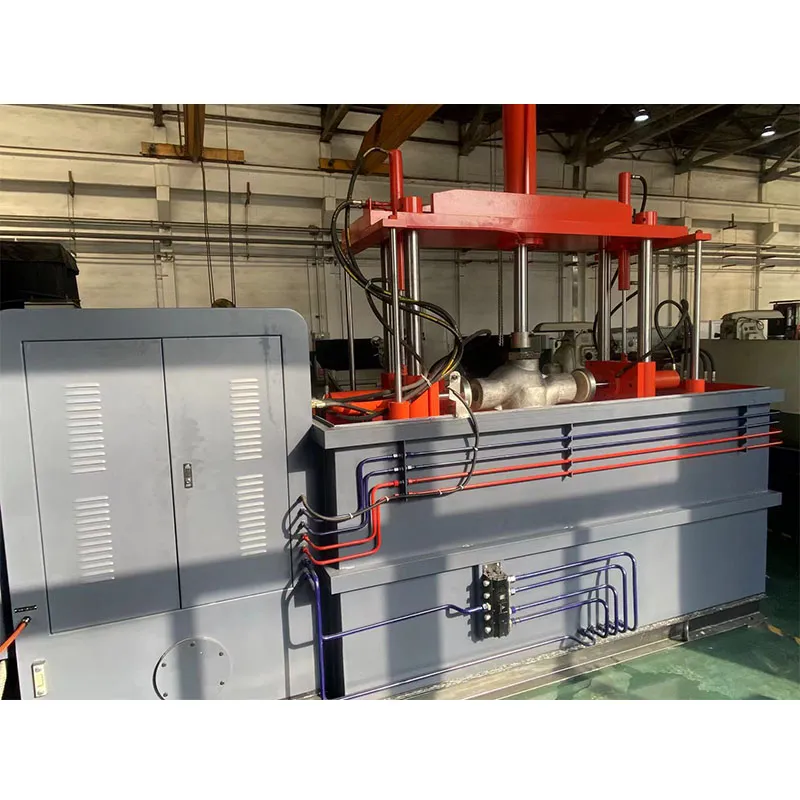

YFB-QSLY-300 Испытательный стенд для клапанов погружного вертикального типа с гидроцилиндром упорного действия
Описание гидравлического испытательного стенда для клапанов упорного типа Гидравлический испытате...

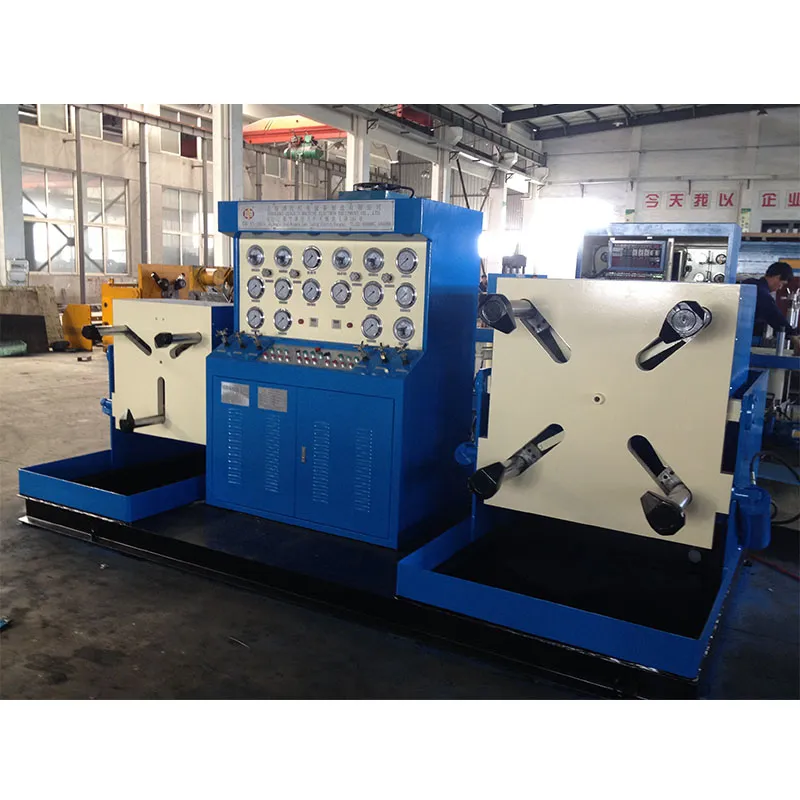

Двухпозиционный гидравлический испытательный стенд для дисковых затворов YFB-DF-300-600
