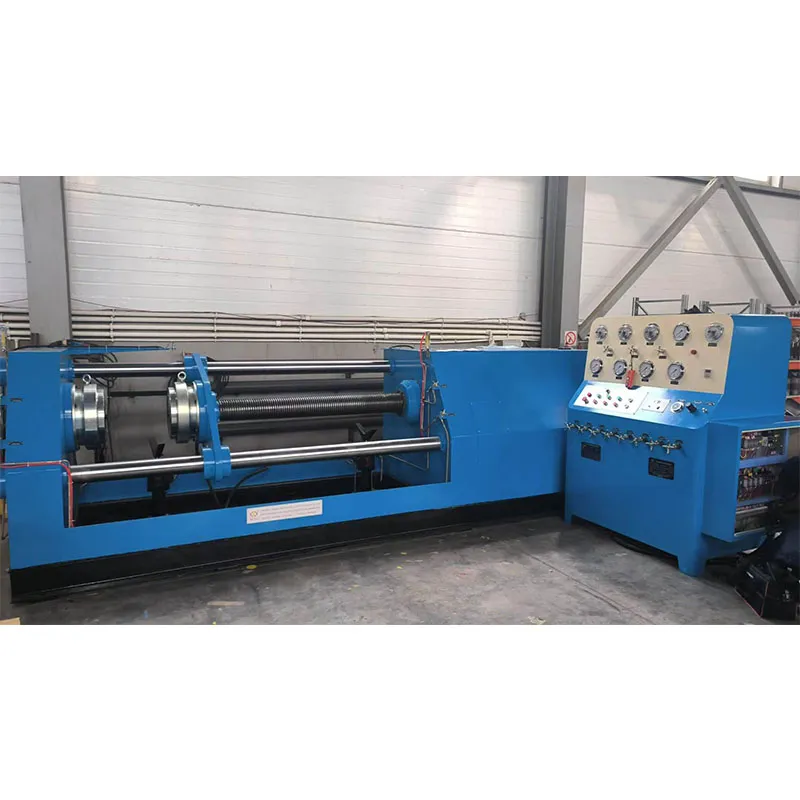

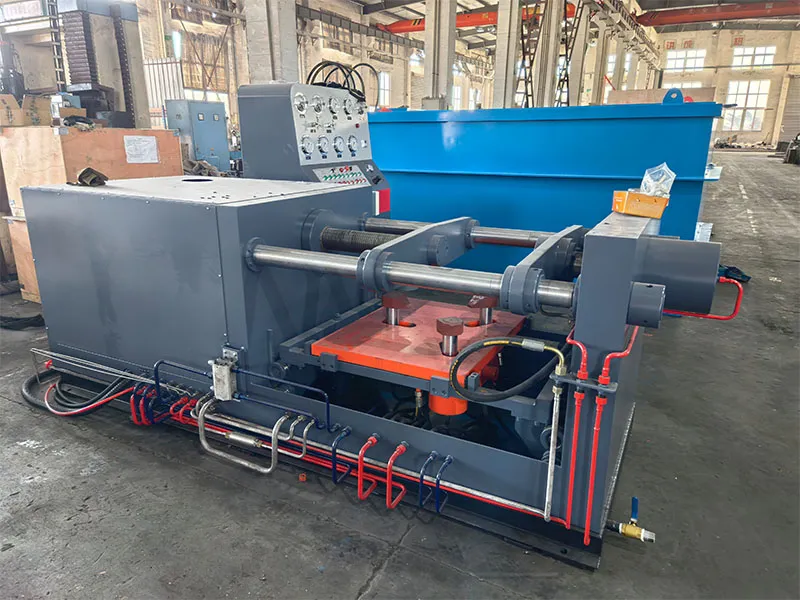

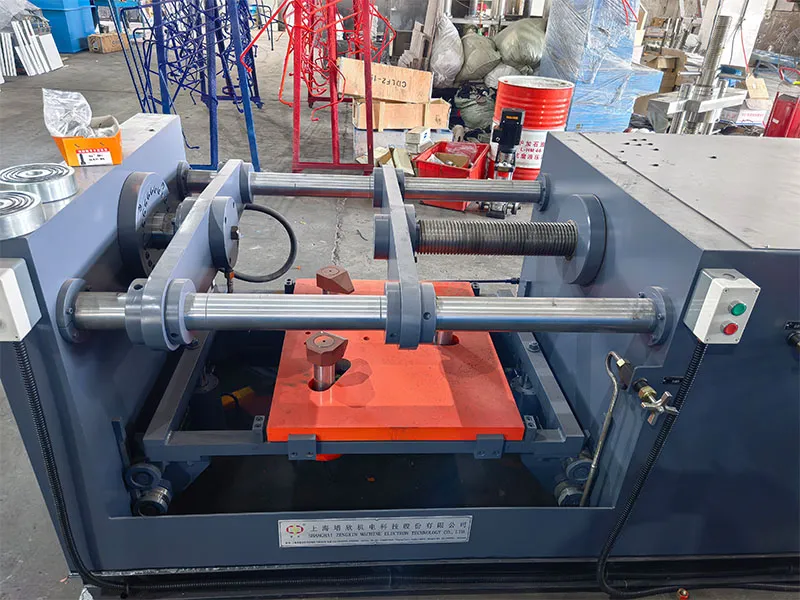

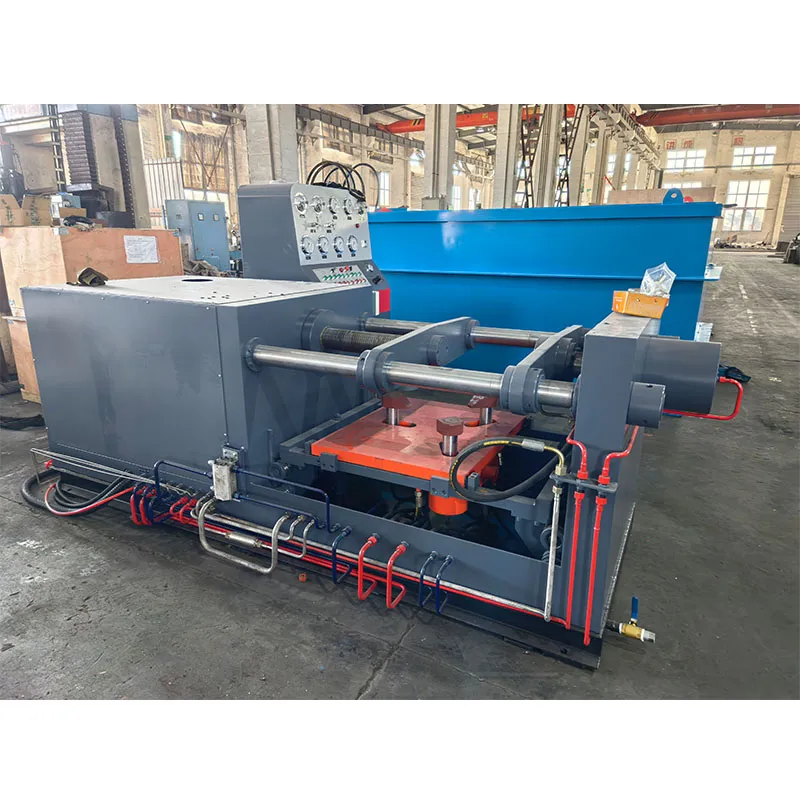

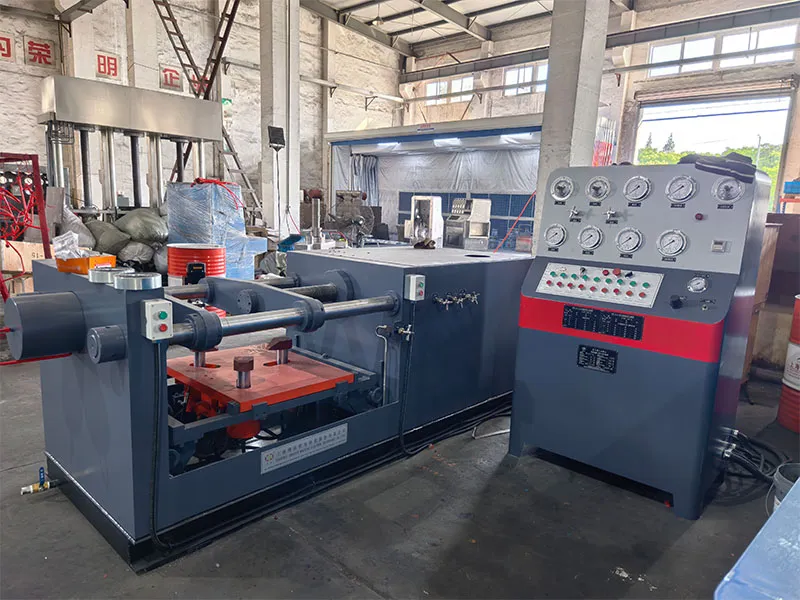

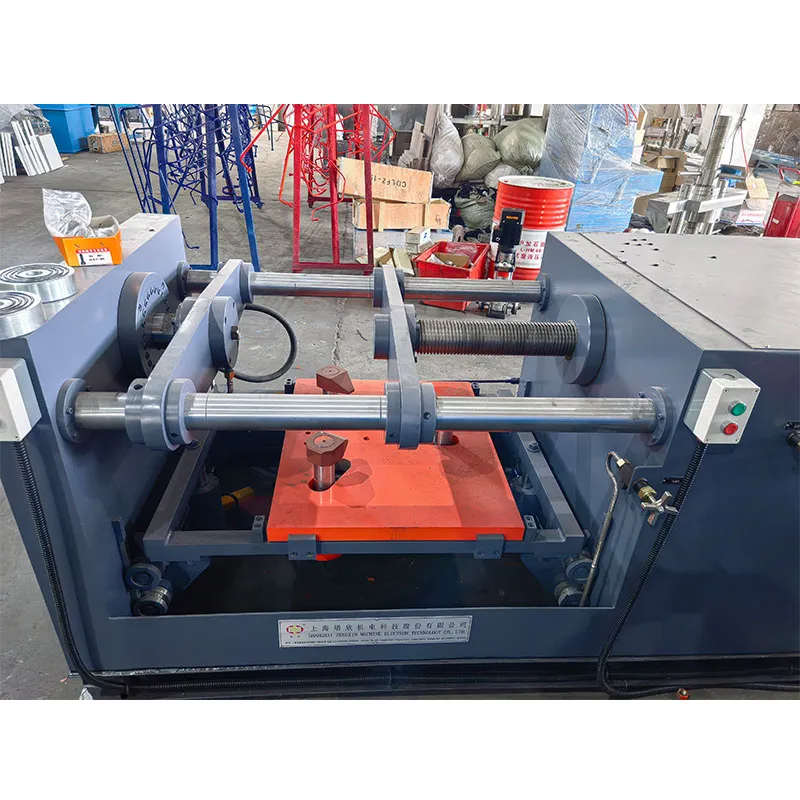

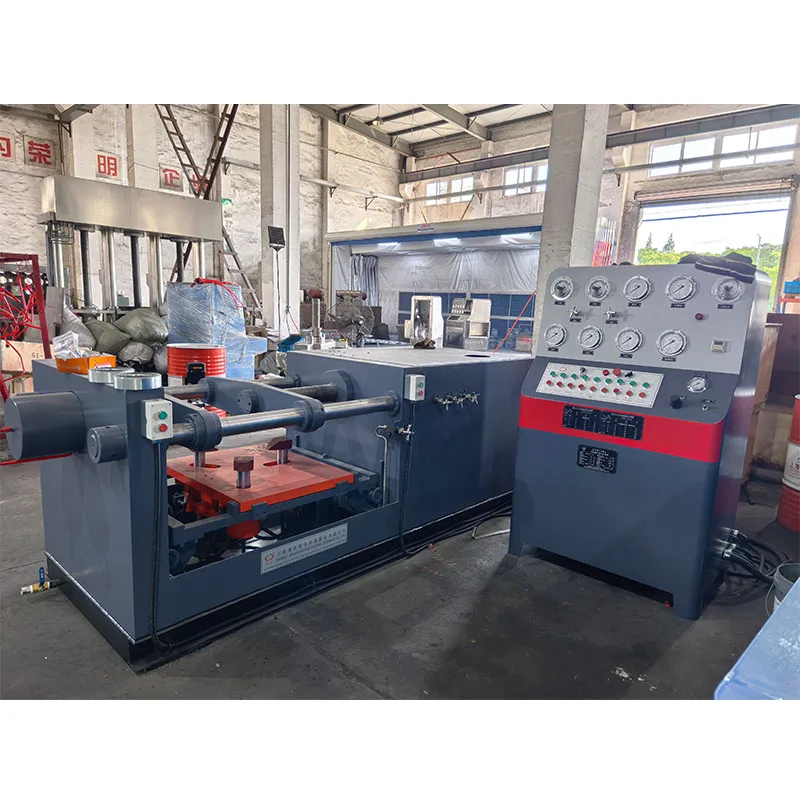

Стенд с винтовым верхним прижимом использует механизм винтового давления и метод герметизации проходного канала для проведения полного спектра испытаний трубопроводной арматуры. Конструктивно стенд состоит из левой и правой силовых стоек, средней стойки, стяжных колонн, винтовой пары верхнего прижима с приводным механизмом, системы V-образных опор, гидравлической (водной) системы и электрической системы.
В данном оборудовании реализованы эффективные технические решения в области конструирования тяжелых машин, технологий испытания арматуры, автоматического управления и эргономики.
Стенд с винтовым верхним прижимом представляет собой идеальное сочетание классики и практичности среди испытательного оборудования. Он намеренно отказывается от излишне сложных систем управления, надежно решая задачи проверки герметичности арматуры за счет использования фундаментальной механической силы. Для пользователей, которым не требуется экстремально высокая степень автоматизации, но для которых приоритетны надежность, долговечность и высокая окупаемость инвестиций (ROI), этот стенд является нестареющим, всегда актуальным и разумным выбором.
| Технические характеристики | YFB-D※ /※100 | YFB-D※ /※200 | YFB-D※ /※300 | YFB-D※ /※400 | YFB-D※ /※500 | YFB-D※ /※600 | YFB-D※ /※800 | YFB-D※ /※1000 | YFB-D※ /※1400 | YFB-D※ /※1600 | |
| Номинальный диаметр и диапазон давления | Номинальный диаметр DN /мм | 15-100 | 50-200 | 80-300 | 150-400 | 250-500 | 300-600 | 400-800 | 9006 | 9000 | 1600 |
| Номинальное давление PN /МПа | 50-250C | 50-2500 | 50-250( | 50-2500 | 50-2500 | 50-1500 | 150-1500 | 50-1500 | 50-1500 | 150-1500 | |
| Диапазон длины конструкции | Минимальная длина конструкции (мм) | 108 | 178 | 203 | 267 | 330 | 356 | 406 | 508 | (2) | (2) |
| Максимальная длина конструкции (мм) | 578 | 794 | 991 | 991 | 1092 | 1232 | 1651 | (2) | (2) | (2) | |
| Диапазон расстояния между глухими фланцами | Минимальное расстояние (мм) | 90 | 160 | 180 | 245 | 300 | 325 | 375 | 475 | (2) | (2) |
| Максимальное расстояние (мм) | 650 | 900 | 1100 | 1100 | 1220 | 1370 | 1800 | (2) | (2) | (2) | |
| Гидравлическая система | Номинальное давление масляного насоса МПа | 6.3 | |||||||||
| Рабочий объем мл/мин | 6.3 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 80 | 80 | |
| Высокое давление (усиление) МПа | ≤31.5 | ||||||||||
| Диапазон давления системы (МПа) | ≤6.3 | ||||||||||
| Источник питания | Напряжение (В)/Частота (Гц) | 380/50 | |||||||||
| Двигатель | Мощность (кВт)/Полюса (P) | 1.5/4 | 2.216 | 3/6 | 3/6 | 5.5/6 | 5.5/6 | 7.5/6 | 7.5/6 | 11/6 | 11/6 |
| Общий размер | Длина L (мм) | 2500 | 3200 | 3500 | 3500 | 4200 | 4700 | 5100 | 5800 | 10600 | 11000 |
| Ширина W (мм) | 900 | 2100 | 2200 | 2300 | 2700 | 3100 | 3500 | 3900 | 6100 | 6300 | |
| Высота H (мм) | 1650 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 3000 | 3000 | |
| Вес | кг | 2500 | 3000 | 3200 | 5500 | 6900 | 7500 | 8500 | 45000 | 110000 | 125000 |
