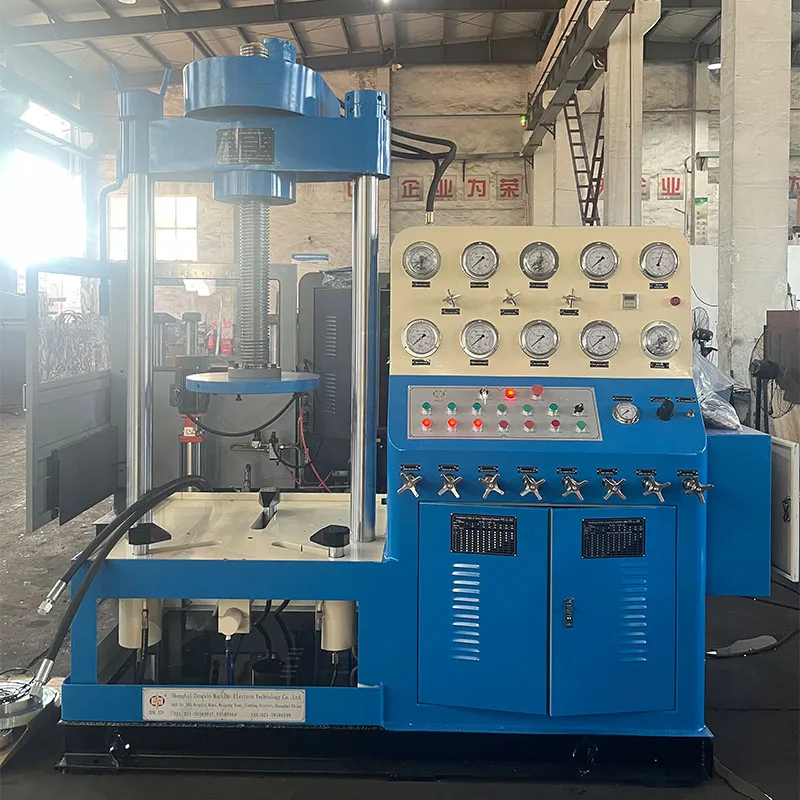

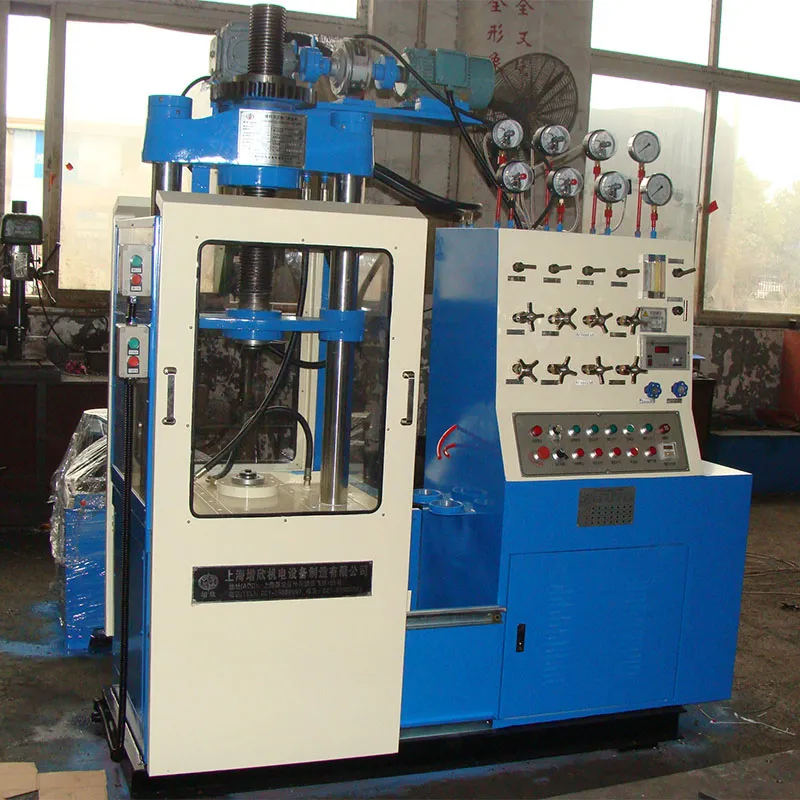

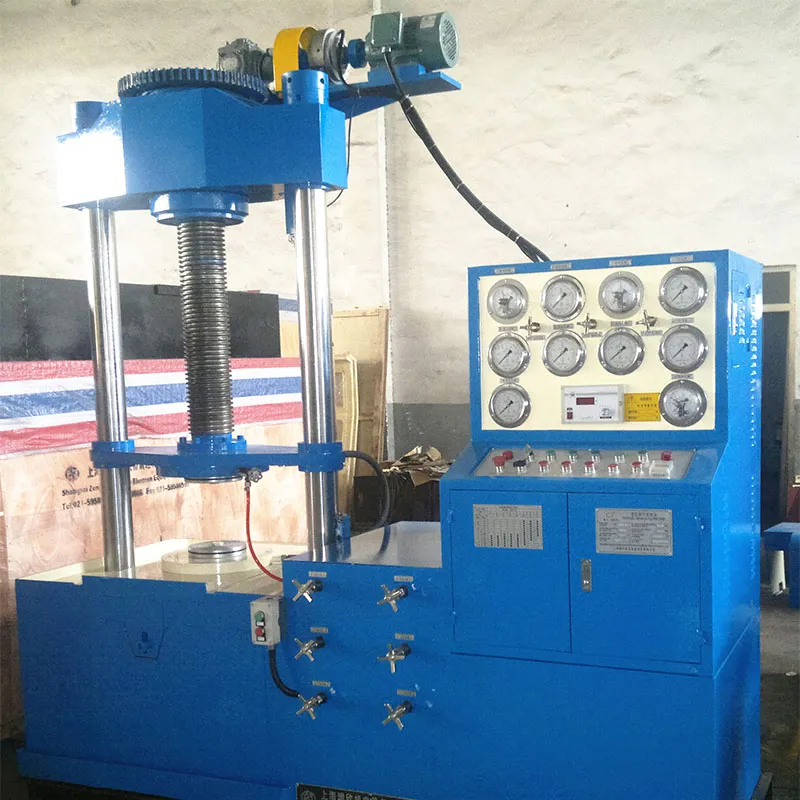

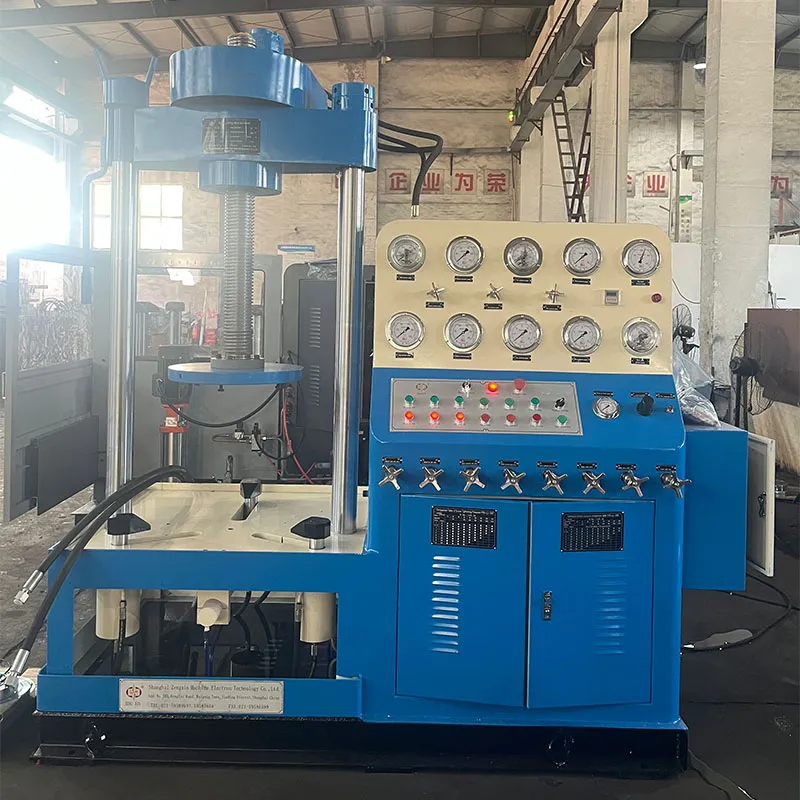

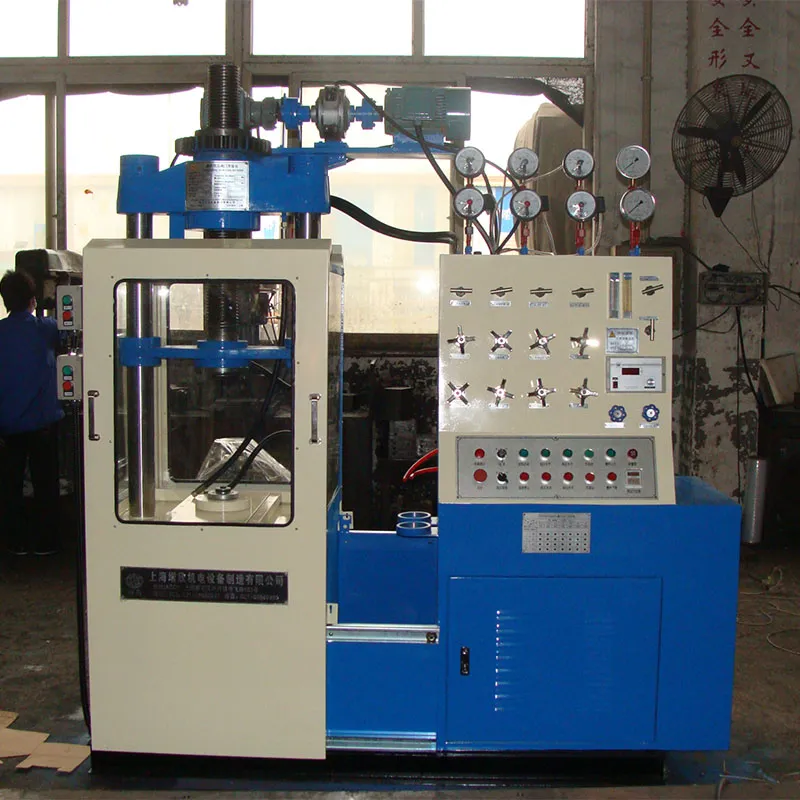

YFB-LL-300 Однопозиционный испытательный стенд для клапанов вертикального типа с винтовым приводом
Технические характеристики и особенности: Оборудование специально предназначено для испытания арматуры малых диаметров с фланцевым соединением, а также подходит для проверки арматуры под приварку и с резьбовым соединением. Верхний прижимной механизм имеет винтовой тип привода. Единая система у...
Описание
маркер
Технические характеристики и особенности:
Оборудование специально предназначено для испытания арматуры малых диаметров с фланцевым соединением, а также подходит для проверки арматуры под приварку и с резьбовым соединением.
Верхний прижимной механизм имеет винтовой тип привода.
Единая система управления способна контролировать от 1 до 6 испытательных станций (количество станций выбирается заказчиком).
Сочетает в себе два метода фиксации: гидравлический зажим кулачками (за фланцы) и осевой прижим сверху, что обеспечивает широкий диапазон применения.
Верхняя траверса может поворачиваться на угол более 90°, полностью открывая доступ к рабочему столу для удобства установки и снятия арматуры.
Испытательная среда: вода или воздух (источник воздуха давлением 6 бар обеспечивается заказчиком; вода используется в замкнутом цикле). Переключение сред осуществляется через клапаны управления на трубопроводе.
В стандартную комплектацию входит система автоматического управления, обеспечивающая наполнение водой низкого давления, нагнетание высокого давления и отсчет времени выдержки под давлением.
Оборудование стандартно оснащено системой автоматической гидравлической разгрузки. В режиме ожидания давление в гидросистеме автоматически сбрасывается, а при начале работы — восстанавливается. Это эффективно снижает температуру масла, продлевает срок службы оборудования и экономит электроэнергию.
Механизмы зажима или верхнего прижима (гидравлические или винтовые) имеют защитную блокировку (интерлок) с системой сброса давления воды.
По желанию заказчика доступны дополнительные опции и конфигурации: компьютерная система мониторинга с сенсорным экраном, защитные двери, многопозиционное исполнение (Multi-station).
Основные технические параметры и спецификации:
| Технические характеристики | YFB-1Y*100YFB-LL/※100 | YFB-LY/※200YFB-LL/※200 | YFB-LY/※300YFB-LL/※30C | |
| Номинальный диаметр и диапазон давления | Номинальный диаметр DN /мм | 15-100 | 50-200 | 80-300 |
| Номинальное давление PN /МПа | 1.6-32.0 | 1.6-32.0 | 1.6-32.0 | |
| Диапазон длины конструкции | Минимальная длина конструкции (мм) | 108 | 178 | 203 |
| Максимальная длина конструкции (мм) | 432 | 597 | 648 | |
| Диапазон диаметра и толщины фланца | Минимальный диаметр/толщина фланца мм | 90/10 | 150/16 | 190/19 |
| Максимальный диаметр/толщина фланца мм | 275151 | 380/58 | 520/65 | |
| Диапазон расстояния между глухими фланцами | Минимальное расстояние (мм) | 95 | 165 | 190 |
| Максимальное расстояние (мм) | 490 | 650 | 750 | |
| Гидравлическая система | Номинальное давление масляного насоса | 6.3 | ||
| Рабочий объем мл/мин | 6.3 | 16 | 25 | |
| Высокое давление (усиление) МПа | ≤31.5 | |||
| Диапазон давления системы (МПа) | ≤6.3 | |||
| Источник питания | Напряжение (В)/Частота (Гц) | 380/50 | ||
| Мощность (кВт)/Полюса (P) | 1.5/4 | 2.2/6 | 3/6 | |
| Общий размер | Длина L (мм) | 1750 | 1850 | 2050 |
| Ширина W (мм) | 800 | 1100 | 1100 | |
| Высота H (мм) | 1850 | 1850 | 1850 | |
| Вес | кг | 1500 | 2000 | 2500 |
Примечания:
Конкретные диапазоны условных диаметров (DN) и давлений (PN) см. в подробных спецификациях для каждой модели испытательного стенда.
Размеры оборудования могут быть скорректированы в процессе проектирования; окончательными считаются размеры готового изделия.
