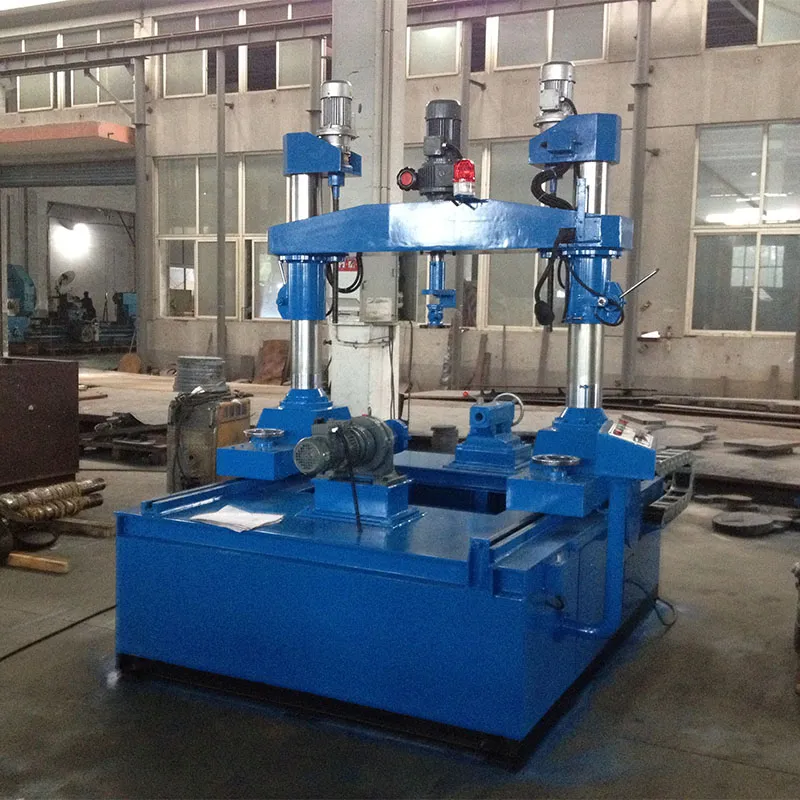

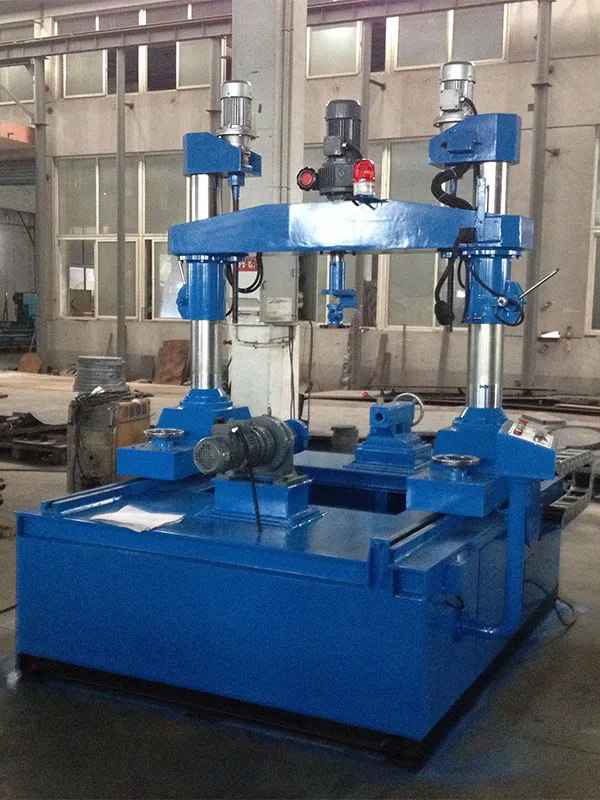

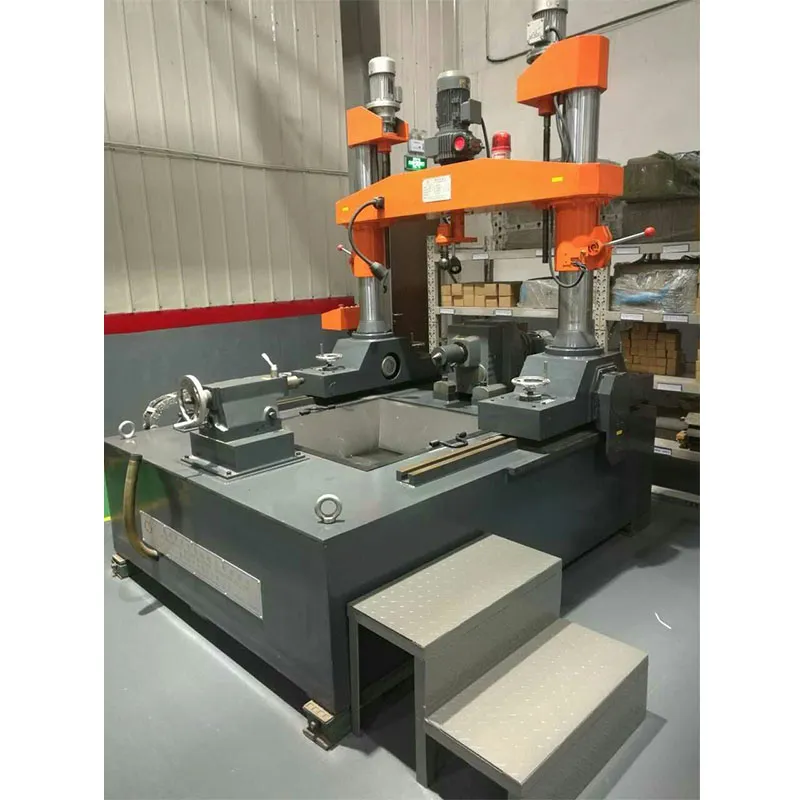

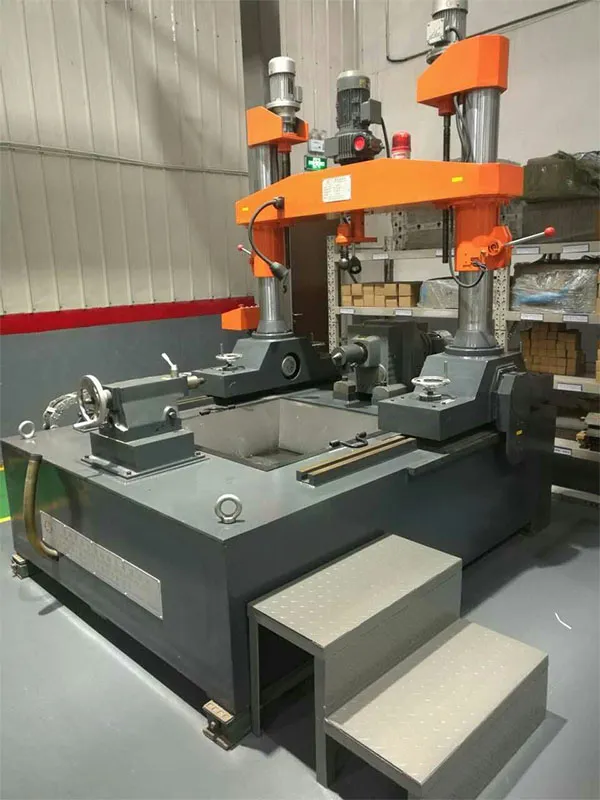

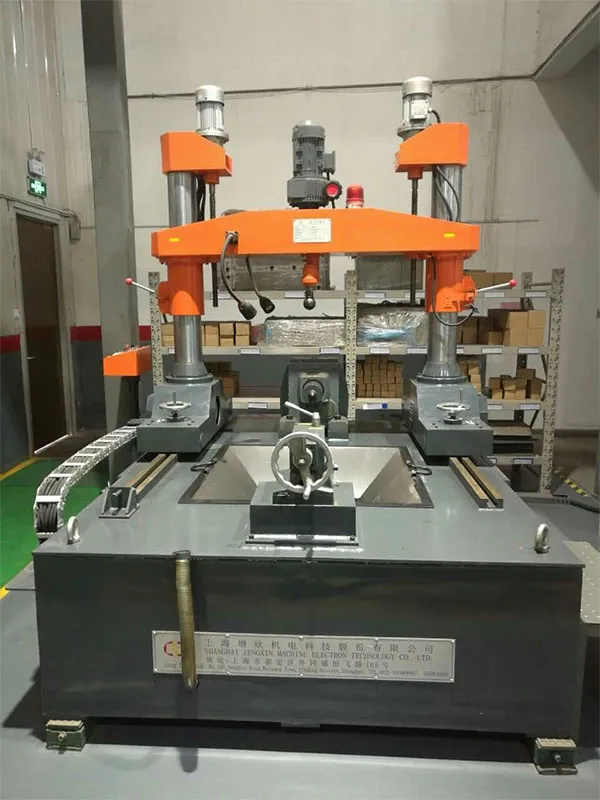

Технические характеристики и особенности: Назначение: Станок предназначен для притирки наружной сферической поверхности шаров (пробок). Функция спаривания: После завершения обработки сферической поверхности шара возможно проведение совместной притирки (спаривания) седла с шаром для обеспечения...
Назначение: Станок предназначен для притирки наружной сферической поверхности шаров (пробок).
Функция спаривания: После завершения обработки сферической поверхности шара возможно проведение совместной притирки (спаривания) седла с шаром для обеспечения герметичности.
Система фиксации и вращения: Шар закрепляется на оправке (валу), которая центрируется и удерживается в центрах (передней и задней бабок). Вращение шара осуществляется вокруг горизонтальной оси с возможностью бесступенчатой регулировки скорости.
Движение инструмента: Притирочный диск располагается сверху над шаром и вращается вокруг вертикальной оси по эксцентриковой траектории (движение, аналогичное вращению обруча «хула-хуп»). Величина эксцентриситета регулируется, скорость вращения также имеет бесступенчатую регулировку.
Компенсация погрешностей: Соединение притирочного диска с главным шпинделем выполнено через гибкую (плавающую) связь. Это позволяет компенсировать погрешности зажима детали или иные технологические отклонения.
Автоматизация цикла: Время притирки для каждой рабочей станции можно запрограммировать индивидуально. По истечении заданного времени происходит автоматическая остановка, сопровождаемая звуковой и световой сигнализацией.
Эргономика: Оборудование отличается простотой управления, низкой трудоемкостью для оператора и высокой производительностью.
Универсальность: Многопозиционная конструкция станка (с разбивкой по типоразмерам) позволяет адаптировать оборудование для обработки широкого диапазона диаметров шаров.
Опции: По желанию заказчика доступна дополнительная конфигурация: многопозиционное исполнение (Multi-station).
| Технические характеристики | YFB-QM/100 | YFB-QM/200 | YFB-QM/300 | YFB-QM/400 | YFB-QM/600 | |
| Диапазон шлифования шариков | DN25~DN100 | DN65~DN200 | DN80~DN300 | DN150~DN400 | DN300~DN600 | |
| Параметры вращения шариков | Скорость вращения (об/мин) | 2.1~104 | 1.4~7.2 | 0.8~4.0 | 0.7~3.6 | 0.5~2.3 |
| Мощность (кВт)/Полюса (P) | 0.18kW/4P | 0.18kW/4P | 0.25kW/6P | 0.25kW/6P | 0.25kW/6P | |
| Параметры вращения шлифовального диска | Скорость вращения (об/мин) | 39~197 | 26~130 | 12.5~63 | 6.8~34 | 2.7~13.6 |
| Мощность (кВт)/Полюса (P) | 0.25kW/6P | 0.25kW/6P | 0.55kW/6P | 0.55kW/6P | 0.75kW/6P | |
| Источник питания | Напряжение (В)/Частота (Гц) | 380/50 | ||||
| Общий размер | Длина L (мм) | 1400 | 1500 | 1600 | 1800 | 2300 |
| Ширина W (мм) | 750 | 820 | 1000 | 1200 | 2100 | |
| Высота H (мм) | 2100 | 2200 | 2300 | 2400 | 2500 | |
| Вес | кг | 1000 | 1500 | 2000 | 2500 | 4000 |
Конкретные диапазоны условных диаметров (DN) и давлений (PN) см. в подробных спецификациях для каждой модели испытательного стенда.
Размеры оборудования могут быть скорректированы в процессе проектирования; окончательными считаются размеры готового изделия.
