Испытательный стенд для клапанов с прижимным типом зажима в применении при проверке герметичности клапанов

Испытательный стенд для клапанов с прижимным типом зажима является одной из наиболее широко применяемых ключевых установок в области испытаний герметичности клапанов. Его основное преимущество заключается в уникальном способе зажима и конструктивной оптимизации для испытаний на герметичность, что позволяет эффективно и точно имитировать реальные условия работы клапана и выполнять проверку герметичности.

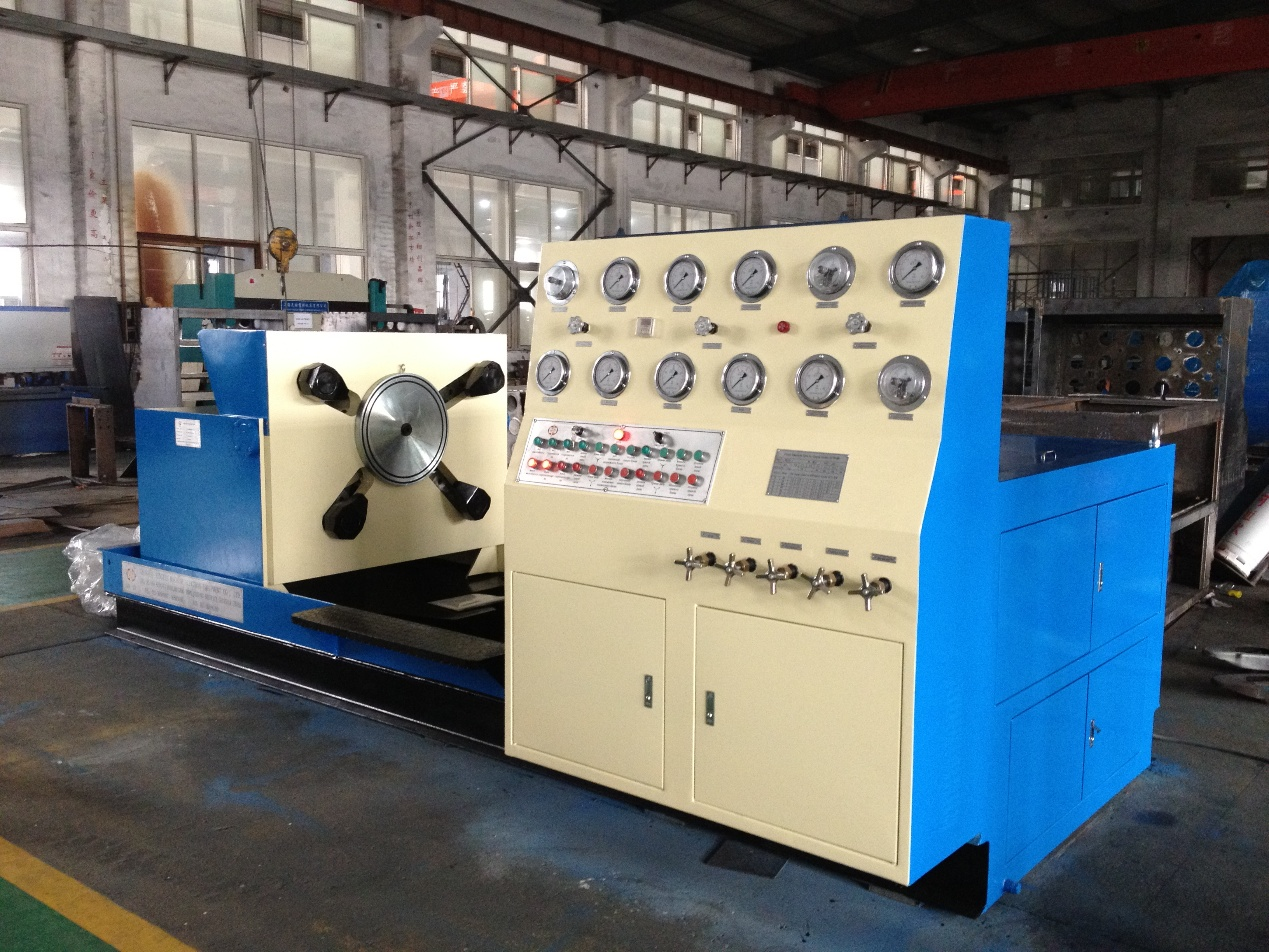

Основной принцип: испытательный стенд с прижимным типом зажима с помощью гидравлических зажимных кулачков, расположенных на левой и правой рабочих платформах, «обхватывает» клапан с обратной стороны фланца и прижимает его.

Преимущество: более реалистичное распределение нагрузки: усилие зажима действует на обратную сторону фланца, и при проведении испытаний под высоким давлением не создаются дополнительные внешние силы, влияющие на корпус клапана, что делает результаты испытаний более соответствующими стандартам (таким как GB/T 13927, API 598).

Более удобное тестирование: такая конструкция обеспечивает быстрое закрепление клапана и поворот на 90°, что особенно подходит для испытаний на герметичность, требующих наблюдения под разными углами.

Применение при испытаниях на герметичность

В испытаниях на герметичность прижимной испытательный стенд выполняет следующие функции:

1. Ключевая конструкция: функция поворота на 90° — одно из главных преимуществ при испытаниях на герметичность. Во время теста правая рабочая платформа может поворачивать клапан на 90°, благодаря чему внутренний газовый канал клапана становится вертикальным. Это облегчает подключение пузырькового детектора на выходе клапана и позволяет удобно наблюдать и фиксировать утечки.
2. Прецизионные измерения: автоматический подсчет пузырьков — некоторые современные прижимные испытательные стенды оснащаются системой автоматического подсчета пузырьков. На выходе клапана подключается пузырьковое устройство: при наличии утечки газ, попадая в устройство, образует пузырьки в воде. Оборудование с помощью инфракрасных датчиков фиксирует количество пузырьков и отображает его на экране ПЛК (программируемого логического контроллера), что позволяет точно рассчитывать утечку в минуту и соответствовать строгим стандартам, таким как ANSI/FCI 70-2.
3. Безопасность: в процессе испытания под давлением, если внутри клапана присутствует высокое давление, система блокировки запрещает любые операции. Следующий этап возможен только после полного сброса давления, что обеспечивает безопасность работы.

Для адаптации к клапанам различных диаметров компания Шанхайская компания «Цзэнсинь» по производству электромеханического оборудования, ООО выпускает различные модели прижимных испытательных стендов: YFB-BY-300, YFB-BY-600, YFB-BY-800 и другие. При выборе необходимо учитывать только диапазон размеров часто тестируемых клапанов, что позволяет удовлетворять потребности испытаний клапанов различных типов и спецификаций.
