Сравнение китайских и российских стандартов испытаний клапанов на долговечность и критериев оценки результатов
2026-07-09
Испытания клапанов на долговечность являются основным методом оценки их надежности. Путем моделирования многократных циклов открытия и закрытия в реальных условиях эксплуатации подтверждаются долговечность клапана, способность сохранять герметичность и целостность конструкции в течение длительного срока службы. В Китае и России (включая Евразийский экономический союз) созданы собственные системы стандартов испытаний клапанов на долговечность, которые существенно различаются по структуре стандартов, области применения, методам испытаний и критериям оценки.
- Китайская система стандартов испытаний клапанов на долговечность
В Китае для испытаний клапанов на долговечность разработана специальная серия отраслевых стандартов (JB/T) по статическим гидравлическим ресурсным испытаниям, отдельно для каждого типа клапанов, что обеспечивает четкую и всестороннюю систему:
| Обозначение стандарта | Наименование стандарта | Основная область применения |
| JB/T 8858—2017 | Правила статических гидравлических ресурсных испытаний задвижек | Все типы задвижек |
| JB/T 8859—2004 | Правила статических гидравлических ресурсных испытаний запорных клапанов | Все типы запорных клапанов |
| JB/T 8860—2004 | Правила статических гидравлических ресурсных испытаний пробковых кранов | Все типы пробковых кранов |
| JB/T 8861—2004 | Правила статических гидравлических ресурсных испытаний шаровых кранов | Шаровые краны с номинальным давлением PN≤10,0 МПа |
| JB/T 8863—2004 | Правила статических гидравлических ресурсных испытаний дисковых затворов | Все типы дисковых затворов |
Кроме того, в последние годы в Китае уделяется внимание оценке ресурса новых изделий, в том числе пластиковых клапанов. Для этого введен стандарт GB/T 44580-2024 «Термопластичные клапаны. Методы испытаний на усталостную прочность», применяемый для оценки долговечности клапанов в неагрессивных условиях.

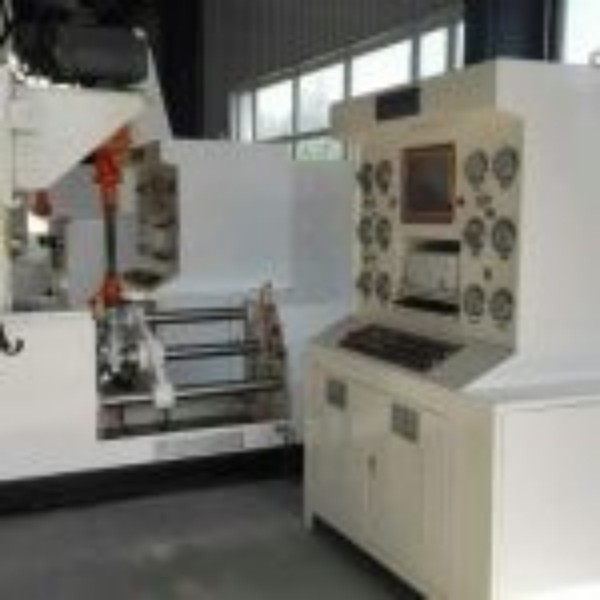

С точки зрения структуры стандартов Китай использует подход с отдельными специализированными требованиями для каждого типа клапанов. В качестве примера можно привести стандарт JB/T 8861—2004 «Правила статических гидравлических ресурсных испытаний шаровых кранов», основные положения которого включают:
- Испытательная среда: вода при комнатной температуре (при особых требованиях допускается использование воздуха с учетом номинального перепада давления);
• Испытательное давление: 90–100 % номинального давления;
• Требования к испытаниям: клапан должен полностью открываться (100 % фактического хода), повторяемость положений открытия и закрытия — менее 1°, повторяемость рабочего крутящего момента — в пределах ±5 %;
• Контроль в процессе испытаний: проверка герметичности и рабочего крутящего момента после каждых 300–500 циклов;
• Подсчет циклов: осуществляется электромагнитным счетчиком по сигналам концевого выключателя.
- Система стандартов Российской Федерации по испытаниям арматуры на долговечность
В действующей российской системе стандартизации отсутствует специальный самостоятельный стандарт на испытания арматуры на долговечность (аналогичный китайским правилам JB/T по статическим ресурсным испытаниям). Соответствующие требования включены в комплексные стандарты по испытаниям и стандарты на продукцию.
ГОСТ 33257–2015 «Арматура трубопроводная. Методы контроля и испытаний» является основным комплексным стандартом по испытаниям арматуры в России. Испытания всех видов арматуры, включая ресурсные испытания, должны проводиться в соответствии с установленными в нем условиями и процедурами. Стандарт предусматривает следующие виды испытаний:
- приемочные испытания — для оценки всех характеристик новой продукции и принятия решения о постановке ее на производство;
• приемо-сдаточные испытания — обязательные испытания каждой единицы арматуры перед отгрузкой с завода;
• периодические испытания — проводятся для контроля стабильности качества продукции.
Следует отметить, что испытания на долговечность (испытания на долговечность) прямо отнесены к обязательным видам периодических испытаний наряду с испытаниями на прочность, герметичность и функциональность.
Оценка герметичности осуществляется в соответствии с ГОСТ Р 55038–2012, разработанным с учетом требований ISO 5208 и IEC 60534-4. Стандарт распространяется на арматуру DN 3–2000 и PN 1–420 и устанавливает строгие классы герметичности.
ТР ТС 032/2013 (TR CU 032/2013) как обязательный технический регламент Таможенного союза требует указывать в технической документации на арматуру показатели ресурса (назначенный срок службы и общее число циклов). Это означает, что производитель обязан подтвердить ресурс изделия результатами ресурсных испытаний для вывода продукции на рынки России и Евразийского экономического союза.
Конкретные числовые требования устанавливаются соответствующими стандартами на продукцию. Например, для водоразборной арматуры санитарно-технического назначения минимальный ресурс должен составлять не менее 200 000 циклов открытия и закрытия.
- Сводная таблица сравнения стандартов испытаний арматуры на долговечность в Китае и России
| Критерий сравнения | Китай | Россия |
| Структура системы стандартов | Специализированные стандарты по видам арматуры (серия JB/T «Правила статических ресурсных испытаний») | Отдельный специальный стандарт отсутствует; требования к ресурсным испытаниям включены в комплексные стандарты (ГОСТ 33257) и стандарты на продукцию |
| Основные стандарты | Серия JB/T 8858–8863 (задвижки, запорные клапаны, шаровые краны, пробковые краны, дисковые затворы) | ГОСТ 33257–2015 (общие методы испытаний), ГОСТ Р 55038–2012 (оценка герметичности), ТР ТС 032/2013 (обязательные нормативные требования) |
| Статус стандартов | Рекомендуемые отраслевые стандарты | Национальные стандарты (ГОСТ) и технический регламент Таможенного союза (ТР ТС) |
| Вид испытаний | Статические гидравлические ресурсные испытания (лабораторное моделирование условий эксплуатации) | Испытания на долговечность (в составе типовых и периодических испытаний) |
| Этап контроля | Освоение новой продукции, изменение ключевых технологических процессов | Приемочные испытания (новая продукция) и периодические испытания (контроль стабильности качества) |
| Испытательная среда | Вода при комнатной температуре (для воздуха необходимо учитывать номинальный перепад давления) | В соответствии с ГОСТ 33257 и стандартами на продукцию |
| Испытательное давление | 90–100 % номинального давления | Согласно стандартам на продукцию, например, для санитарной арматуры — 2,5 рабочего давления |
| Периодичность испытаний | Не унифицирована | Устанавливается стандартами на продукцию и программой испытаний |
| Контроль в процессе испытаний | Проверка герметичности и крутящего момента каждые 300–500 циклов | Согласно программе и методике испытаний (ПМ) |
| Требования к показателям ресурса | Стандарт определяет методику испытаний, конкретное число циклов устанавливается стандартом на продукцию | ТР ТС 032/2013 требует обязательного указания показателей ресурса в технической документации |
| Примеры требований по числу циклов | Для обычной промышленной арматуры — не менее 5000 циклов | Для санитарной арматуры — ≥200 000 циклов; для арматуры водородных систем — ≥5000 циклов |
| Критерий оценки герметичности | GB/T 13927 «Арматура общего назначения. Испытания давлением» | ГОСТ Р 55038–2012 (на основе ISO 5208) |
| Критерии отказа | Недостаточная герметичность, утечка через сальник штока, аномальный крутящий момент (более чем в 1,5 раза выше первоначального), невозможность нормального открытия/закрытия | То же: превышение допустимой утечки, превышение крутящего момента, повреждение конструкции, отказ срабатывания |
| Условия завершения испытаний | Достижение требуемого числа циклов при сохранении работоспособности либо фиксация ресурса по предыдущей контрольной точке при отказе | Испытания прекращаются при возникновении отказа; при неудовлетворительных результатах периодических испытаний проводится анализ причин |
| Степень гармонизации с международными стандартами | Учитываются ISO 5208 и другие международные стандарты | ГОСТ Р 55038 непосредственно основан на ISO 5208 и IEC 60534-4 |
- Сравнение критериев оценки результатов
В китайских стандартах (на примере JB/T 8861—2004 для шаровых кранов) испытания прекращаются в следующих случаях:
- Герметичность не соответствует требованиям стандарта.
- Имеется утечка через сальниковое уплотнение штока или через другие части корпуса клапана.
- Износ штока, втулок и других деталей приводит к невозможности нормального открытия и закрытия либо изменение крутящего момента не соответствует установленным требованиям (не более чем в 1,5 раза от первоначального значения).
Ресурс определяется следующим образом: если после достижения требуемого числа циклов характеристики остаются в пределах нормы, это число принимается за результат ресурсных испытаний; при возникновении отклонений в ходе испытаний за ресурс принимается число циклов, зафиксированное при предыдущей проверке.
Подход к оценке результатов в российских стандартах в целом аналогичен китайскому, однако имеет следующие особенности:
• критерием оценки герметичности служат классы утечек по ГОСТ Р 55038–2012;
• требования к ресурсным испытаниям установлены как для приемочных, так и для периодических испытаний;
• ТР ТС 032/2013 в обязательном порядке требует указывать показатели ресурса в технической документации на изделие.
- Заключение
Преимущество китайской системы стандартов заключается в ее специализации и детальной проработке: для каждого типа арматуры разработаны отдельные правила статических ресурсных испытаний с четко определенными условиями, процедурами и критериями оценки, что облегчает их практическое применение производителями.
Особенностью российской системы является ее интегрированный и нормативно-правовой характер: при отсутствии специального стандарта на ресурсные испытания сочетание ГОСТ 33257, ГОСТ Р 55038 и ТР ТС 032/2013 формирует целостную и обязательную систему подтверждения ресурса арматуры.
