Испытательный стенд для втулочных клапанов: высокоточное решение для обеспечения безопасности систем промышленного управления потоками I. Роль втулочных клапанов в промышленности и проблемы их применения
2026-07-16
Втулочные клапаны, особенно регулирующие клапаны с перфорированной втулкой, благодаря превосходным характеристикам регулирования расхода и высокой стойкости к кавитации, играют важную роль в нефтехимической промышленности, системах водоснабжения и водоотведения, энергетике и новой энергетике. Регулирование расхода осуществляется за счёт точно обработанных дросселирующих отверстий во втулке, а точность расходной характеристики напрямую влияет на стабильность и эффективность всей системы транспортировки рабочей среды.
Однако внутренняя конструкция втулочных клапанов достаточно сложна. Такие ключевые параметры, как коэффициент расхода, коэффициент гидравлического сопротивления и собственная расходная характеристика, невозможно определить исключительно по конструкторской документации — для этого требуется проведение испытаний на высокоточном испытательном стенде. Независимо от того, проводится ли заводской контроль новых клапанов или диагностика и ремонт бывших в эксплуатации изделий, испытательный стенд для втулочных клапанов является незаменимым оборудованием.
- Технические возможности: какие параметры проверяет испытательный стенд для втулочных клапанов?
Испытательный стенд предназначен для проверки трёх основных характеристик: прочности конструкции, герметичности и точности регулирования.
- Испытания расходных характеристик и пропускной способности
Это основное направление испытаний втулочных клапанов. В соответствии с действующими стандартами (например, GB/T 13927, API 598, ГОСТ 9544-93) стенд с помощью системы насосов высокого и низкого давления моделирует работу клапана при различных степенях открытия.
Стенд позволяет с высокой точностью строить кривые собственной расходной характеристики клапана, а также зависимости скорости потока от потерь давления. Для зарубежных проектов, предъявляющих повышенные требования к точности регулирования (например, в тонкой химии и атомной энергетике), данная функция имеет особое значение.
- Испытания корпуса на прочность и герметичность

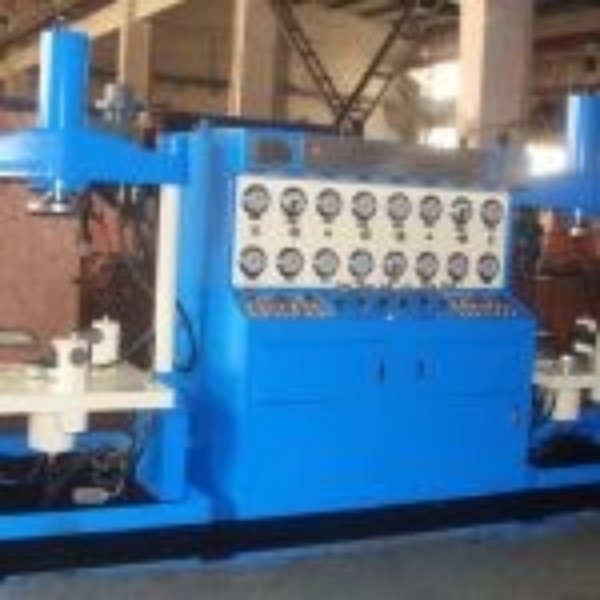

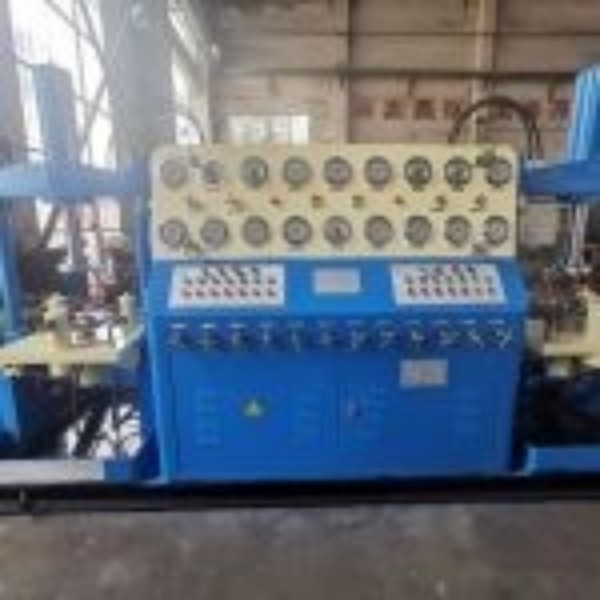

При помощи зажимных гидравлических захватов либо верхнего гидравлического прижимного устройства фланец клапана надежно фиксируется, после чего в полость клапана подается вода или газ под высоким давлением для проведения:
- испытания корпуса на прочность (испытание на прочность оболочки);
- испытания герметичности седла (определение величины утечки).
Испытательные стенды нового поколения поддерживают двусторонние испытания герметичности и пневматические испытания, позволяя обнаруживать даже минимальные утечки затвора при высоком давлении и обеспечивая максимальную эксплуатационную безопасность клапана.
- Испытания рабочих характеристик и механической точности
Точность регулирования втулочного клапана также зависит от согласованной работы исполнительного механизма. Испытательный стенд позволяет одновременно контролировать:
- отклонение хода штока — при помощи датчика перемещения измеряется соответствие фактического хода штока расчетному значению; максимальное отклонение не превышает ±1,5 % от номинального хода;
- рабочий крутящий момент — определяется диапазон момента, необходимого для открытия и закрытия клапана, что позволяет правильно подобрать исполнительный механизм;
- основную погрешность и гистерезис — для пневматических и электрических регулирующих втулочных клапанов данные параметры являются ключевыми показателями точности регулирования.
- Испытания на долговечность и устойчивость к воздействию окружающей среды
- Испытание на циклический ресурс:открытие и закрытие клапана выполняется с частотой около 10 циклов в минуту. После более чем 100 000 циклов повторно проверяются эксплуатационные параметры для оценки изменения характеристик при длительной эксплуатации.
- Испытание ударной вязкости при низких температурах:для условий эксплуатации СПГ и других криогенных сред проводится испытание при температуре −46 °C, при котором работа удара по образцу с V-образным надрезом должна составлять не менее 27 Дж.
- Испытание длительной прочности при высокой температуре:определяются характеристики ползучести и длительной прочности материала при температуре 540 °C.
- Испытание коррозионной стойкости:например, после 48 часов испытаний в камере нейтрального солевого тумана степень поверхностной коррозии должна быть не выше 1-го класса.
- Интеллектуальный сбор и управление данными
Для соответствия требованиям международного рынка высокотехнологичные испытательные стенды производства Шанхайской компании «Цзэнсинь» (Shanghai Zengxin) оснащаются системой управления на базе ПЛК с жидкокристаллическим сенсорным экраном и поддерживают интеграцию с системой управления производством MES.
Испытательные данные (давление, перепад давления, расход, крутящий момент) автоматически собираются и формируются в отчёты, что исключает ошибки ручного считывания показаний и соответствует строгим требованиям европейского и американского рынков по обеспечению полной прослеживаемости качества.
| Испытание | Контролируемые параметры | Ценность для заказчика |
| Расходные характеристики | Коэффициент расхода, коэффициент гидравлического сопротивления, собственная расходная характеристика | Подтверждение точности регулирования и оптимизация проектирования системы |
| Прочность и герметичность | Прочность корпуса, утечка через седло (при высоком и низком давлении) | Обеспечение безопасной эксплуатации и предотвращение утечек рабочей среды |
| Рабочие характеристики и крутящий момент | Крутящий момент штока, точность открытия и закрытия | Правильный подбор исполнительного механизма и надёжность работы |
| Интеллектуальный сбор данных | Регистрация давления, перепада давления, расхода с интеграцией в MES | Реализация полной прослеживаемости качества и соответствие требованиям международного аудита |
III. Международный рынок: почему выбирают испытательные стенды китайского производства?
На мировом рынке оборудования для испытания клапанов продукция китайского производства постепенно получает широкое международное признание. Так, испытательные стенды серии YFB-T, разработанные Шанхайской компанией «Цзэнсинь» (Shanghai Zengxin), успешно экспортируются в Сингапур, Южную Корею, Германию, США, Японию и другие страны.
Основными причинами выбора данного оборудования зарубежными заказчиками являются следующие:
- Высокое соотношение цены и качества и широкий диапазон типоразмеров.Испытательные стенды позволяют проводить испытания клапанов условным проходом от DN15 (½") до DN800 (32") и более крупных размеров, при этом стоимость оборудования значительно ниже аналогичной продукции европейских и американских производителей.
- Соответствие международным стандартам.Конструкция оборудования полностью соответствует требованиям ISO 9001, сертификации CE Европейского союза и стандарта API 598, что устраняет опасения заказчиков относительно соответствия продукции китайского производства требованиям местного законодательства.
- Индивидуальные решения и многофункциональная интеграция.Для специальных условий эксплуатации (например, судового оборудования и глубоководных муфтовых соединителей) Акционерная компания «Шанхай Цзэнсинь Электромеханика» (Shanghai Zengxin Electromechanical Co., Ltd.) обладает возможностью разработки многофункциональных испытательных стендов по индивидуальному заказу с интеграцией гидростатических испытаний, испытаний на изгиб, испытаний крутящего момента и других функций.
Заключение
Испытательный стенд для втулочных клапанов является последним рубежом обеспечения качества высокотехнологичной трубопроводной арматуры. Для зарубежных покупателей инвестиции в высокоточный интеллектуальный испытательный стенд — это не только выполнение требований нормативного соответствия для организации производства, но и эффективный способ повышения репутации бренда и снижения рисков, связанных с послепродажным обслуживанием.
