Ключевые аспекты проверки герметичности клапанов

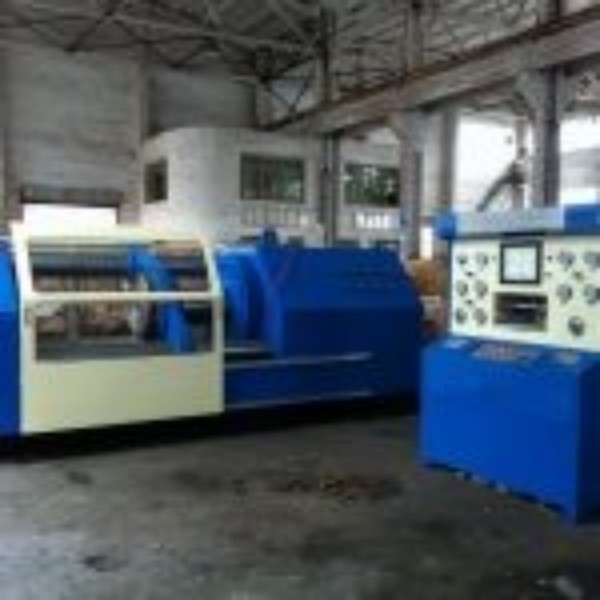

Проверка герметичности клапанов является основой промышленной безопасности и контроля качества. Её главная цель — подтвердить способность клапана предотвращать утечку рабочей среды в реальных условиях эксплуатации. Испытание основано на принципе падения давления или измерения массового расхода: в полость клапана подаётся газ под давлением, после чего по изменению давления или величине утечки оценивается надёжность уплотнения. По сравнению с гидравлическими испытаниями проверка герметичности газом отличается более высокой чувствительностью, более быстрым откликом и отсутствием остаточного загрязнения, поэтому стала обязательным требованием в таких высокотехнологичных отраслях, как нефтехимия, атомная энергетика и аэрокосмическая промышленность.

Для различных типов клапанов акценты и порядок проведения проверки существенно различаются.

1. Запорные клапаны (задвижки, запорные клапаны, шаровые краны, дисковые затворы)

Данные клапаны предназначены для открытия или полного перекрытия потока среды, поэтому основное внимание уделяется качеству прилегания уплотняющих поверхностей.

- Задвижки и запорные клапаны: необходимо проверять прилегание затвора к седлу, диска к уплотнительной поверхности, а также динамическую герметичность сальникового узла штока. Испытание обычно проводится с подачей давления поочерёдно с входной и выходной стороны для подтверждения двусторонней герметичности. - Шаровые краны и дисковые затворы: герметичность обеспечивается главным образом эластичными седлами или уплотнительными кольцами. Важно контролировать равномерность обжатия уплотнения шаром или диском при различных положениях затвора. Для дисковых затворов большого диаметра особое внимание уделяется риску нарушения герметичности в зоне вала; давление, как правило, повышают ступенчато и плавно, чтобы предотвратить выдавливание и деформацию уплотнения.

2. Предохранительные клапаны и обратные клапаны

Эти клапаны непосредственно связаны с обеспечением предельной безопасности системы, поэтому испытания имеют двойной характер.

- Предохранительные клапаны: проверяется не только герметичность седла, но и давление настройки и давление посадки. Давление повышают медленно до значения срабатывания, после чего оценивают повторную герметизацию после закрытия. Требуется, чтобы затвор после срабатывания точно возвращался в исходное положение, поэтому к чистоте испытательной среды предъявляются особенно высокие требования. - Обратные клапаны: основная задача — проверить плотность посадки затвора при обратном давлении. Обычно прикладывают обратное давление и выдерживают его в течение достаточного времени, наблюдая за падением давления, чтобы убедиться в отсутствии обратного потока при отсутствии прямого потока.

3. Регулирующие клапаны и конденсатоотводчики

- Регулирующие клапаны: основная сложность заключается в проверке герметичности пары «затвор–седло» в дросселирующем режиме. Необходимо моделировать реальный перепад давления и измерять внутреннюю утечку при различных степенях открытия. Дополнительно проверяется герметичность мембраны исполнительного механизма, чтобы исключить потерю управляющего давления. - Конденсатоотводчики: испытания проводят с имитацией смеси пара и конденсата. Основное внимание уделяется функции «отвод конденсата — удержание пара»: необходимо подтвердить отсутствие прорыва пара и достаточную герметичность седла в закрытом положении.

Помимо конструктивных особенностей, параметры испытаний должны строго соответствовать номинальному давлению и свойствам материала клапана. При проверке клапанов высокого давления необходимо учитывать эффект Джоуля–Томсона, чтобы предотвратить снижение температуры и возможное охрупчивание материала. Для клапанов с неметаллической футеровкой следует контролировать скорость повышения давления, чтобы избежать отслоения футеровки под действием газового удара. Испытания рекомендуется проводить в условиях отсутствия воздушных потоков, а для повышения разрешающей способности часто используют гелиевые масс-спектрометрические течеискатели или датчики дифференциального давления.

Таким образом, проверка герметичности клапанов — это далеко не просто «подать газ и посмотреть на давление». Она требует дифференцированного подхода с учётом назначения клапана, его конструкции и условий эксплуатации, а также точной настройки испытательного давления, времени выдержки и критериев оценки утечки. Только глубокое понимание особенностей испытаний каждого типа клапанов позволяет обеспечить надёжную и эффективную защиту систем управления потоками.
